Schema cablaggio jack chitarra elettrica
Quante volte, quando ho iniziato a mettere le mani sull’elettronica delle mie chitarre, ho pensato che il jack di uscita fosse la cosa più semplice del mondo? Due fili, due punti di saldatura, fine della storia. Beh, mi sbagliavo. E di grosso. Ho passato notti intere a cercare un ronzio fastidioso che non se ne andava, o un segnale che andava e veniva, solo per scoprire che il problema era lì, in quel piccolo connettore metallico all’apparenza innocuo.
Il fatto è che il jack della chitarra elettrica è un componente cruciale. È il punto di contatto tra tutto il lavoro che hai fatto dentro la chitarra – i pickup, i potenziometri, gli switch – e il mondo esterno, l’amplificatore. Se quel collegamento non è perfetto, tutto il resto può essere impeccabile, ma il suono ne risentirà. E fidati, l’ho provato sulla mia pelle più volte di quanto voglia ammettere.
Questo articolo non è per dirti “fai così e basta”. È per farti capire perché si fa così, quali sono le insidie, e come evitare gli errori più comuni che, da buon autodidatta del garage, ho commesso io stesso. Se ci sono riuscito io, che ho fatto più saldature fredde che saldature perfette all’inizio, puoi farcela anche tu. Basta un po’ di pazienza, gli attrezzi giusti e la voglia di capire.
Il Jack di Uscita: Non Solo un Pezzo di Metallo
.biafax-photo-grid { display: grid !important; gap: 12px; margin: 24px 0; }
.biafax-photo-grid-3v { grid-template-columns: repeat(3, 1fr) !important; }
.biafax-photo-grid-2h { grid-template-columns: repeat(2, 1fr) !important; }
.biafax-photo-grid a { display: block; overflow: hidden; border-radius: 6px; line-height: 0; }
.biafax-photo-grid img { width: 100%; height: 100%; object-fit: cover; aspect-ratio: 4 / 3; transition: transform 0.3s ease; }
.biafax-photo-grid a:hover img { transform: scale(1.03); }
.biafax-photo-grid br { display: none; }
.biafax-photo-grid-caption { text-align: center; font-style: italic; color: #555; margin: -12px 0 24px; }
.biafax-lightbox-overlay { position: fixed; inset: 0; background: rgba(0,0,0,0.92); display: flex; align-items: center; justify-content: center; z-index: 99999; cursor: zoom-out; }
.biafax-lightbox-overlay img { max-width: 92vw; max-height: 92vh; object-fit: contain; border-radius: 4px; }
@media (max-width: 768px) {
.biafax-photo-grid-3v { grid-template-columns: 1fr !important; }
.biafax-photo-grid-2h { grid-template-columns: 1fr !important; }
}
(function() {
if (window.biafaxGridLightbox) return;
window.biafaxGridLightbox = true;
document.addEventListener(‘click’, function(e) {
var a = e.target.closest(‘a[data-lightbox]’);
if (!a) return;
e.preventDefault();
var overlay = document.createElement(‘div’);
overlay.className = ‘biafax-lightbox-overlay’;
overlay.innerHTML = ‘‘;
document.body.appendChild(overlay);
overlay.addEventListener(‘click’, function() { overlay.remove(); });
document.addEventListener(‘keydown’, function handler(ev) {
if (ev.key === ‘Escape’) { overlay.remove(); document.removeEventListener(‘keydown’, handler); }
});
});
})();

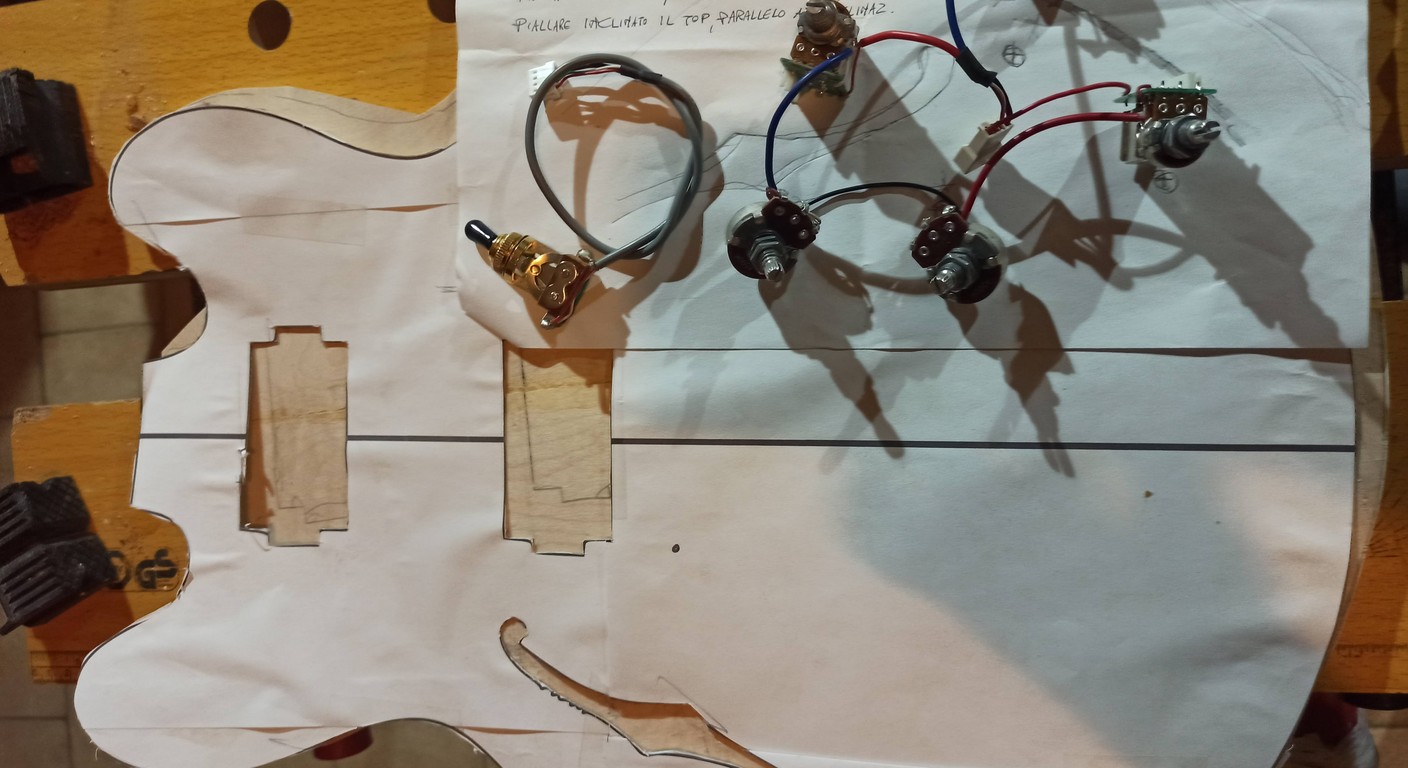

In questa galleria: es339, cablaggio, jack e elettronica.
.biafax-photo-grid { display: grid !important; gap: 12px; margin: 24px 0; }
.biafax-photo-grid-3v { grid-template-columns: repeat(3, 1fr) !important; }
.biafax-photo-grid-2h { grid-template-columns: repeat(2, 1fr) !important; }
.biafax-photo-grid a { display: block; overflow: hidden; border-radius: 6px; line-height: 0; }
.biafax-photo-grid img { width: 100%; height: 100%; object-fit: cover; aspect-ratio: 4 / 3; transition: transform 0.3s ease; }
.biafax-photo-grid a:hover img { transform: scale(1.03); }
.biafax-photo-grid br { display: none; }
.biafax-photo-grid-caption { text-align: center; font-style: italic; color: #555; margin: -12px 0 24px; }
.biafax-lightbox-overlay { position: fixed; inset: 0; background: rgba(0,0,0,0.92); display: flex; align-items: center; justify-content: center; z-index: 99999; cursor: zoom-out; }
.biafax-lightbox-overlay img { max-width: 92vw; max-height: 92vh; object-fit: contain; border-radius: 4px; }
@media (max-width: 768px) {
.biafax-photo-grid-3v { grid-template-columns: 1fr !important; }
.biafax-photo-grid-2h { grid-template-columns: 1fr !important; }
}
(function() {
if (window.biafaxGridLightbox) return;
window.biafaxGridLightbox = true;
document.addEventListener(‘click’, function(e) {
var a = e.target.closest(‘a[data-lightbox]’);
if (!a) return;
e.preventDefault();
var overlay = document.createElement(‘div’);
overlay.className = ‘biafax-lightbox-overlay’;
overlay.innerHTML = ‘‘;
document.body.appendChild(overlay);
overlay.addEventListener(‘click’, function() { overlay.remove(); });
document.addEventListener(‘keydown’, function handler(ev) {
if (ev.key === ‘Escape’) { overlay.remove(); document.removeEventListener(‘keydown’, handler); }
});
});
})();
Prima di prendere in mano il saldatore, dobbiamo sapere esattamente dove saldare. Ogni jack per chitarra ha i suoi punti di contatto ben definiti.
Prendi in mano un jack mono da pannello (quello che si monta sulla chitarra). Vedrai un cilindro metallico, il corpo, e una o due lamelle che sporgono.
1. Tip (Punta): È il contatto più interno, quello che tocca la punta del cavo della chitarra. Di solito è collegato a una lamella metallica che sporge dal corpo del jack. Questo è il punto dove salderai il filo “caldo” del segnale, quello che viene dal potenziometro del volume o dallo switch dei pickup.n2. Sleeve (Corpo/Massa): È il contatto più esterno, quello che tocca il corpo del cavo. È la massa. Spesso è un’altra lamella che abbraccia il corpo del jack, o a volte è proprio il corpo metallico stesso se è di tipo “barrel” (a barilotto). Qui salderai tutti i fili di massa provenienti dai potenziometri, dalla schermatura della cavità e dal ponte (tramite il filo di massa del ponte).
Se hai un jack stereo (TRS), troverai un terzo contatto:
3. Ring (Anello): Si trova tra il Tip e lo Sleeve. È una lamella aggiuntiva. Come detto, nelle chitarre con elettronica attiva, qui si collega il polo negativo della batteria. Quando inserisci un cavo mono (TS) in un jack stereo, il Ring e lo Sleeve vengono messi in corto, e questo è il trucco che spegne la batteria quando stacchi il cavo.
Sembra semplice, ma la prima volta che ho aperto un jack, ho capito che non era solo un pezzo di metallo. Ogni lamella ha il suo perché, e la sua posizione è studiata per fare contatto con la spina del cavo nel modo giusto. Non è un caso che i jack di buona qualità, come gli Switchcraft, abbiano lamelle robuste e ben tensionate: garantiscono un contatto solido e duraturo, riducendo i problemi di segnale intermittente.
Cablaggio Standard Mono: Il Pane Quotidiano del Chitarrista Fai Da Te
Questo è il cablaggio che userai nel 90% dei casi per una chitarra passiva. È il più semplice, ma anche quello dove si commettono gli errori più comuni se non si presta attenzione.
Prima di iniziare, assicurati di avere tutto l’occorrente sul banco:
Saldatore a stagno: 25-40W va benissimo per l’elettronica delle chitarre.
Stagno: Di buona qualità, con flussante. Io uso il 60/40 (60% stagno, 40% piombo) o il 63/37 per le saldature senza piombo.
Tronchesine e spellafili: Essenziali per preparare i cavi.
Multimetro: Un tester digitale, economico ma indispensabile per verificare le saldature e la continuità.
Termorestringente: Tubetti di plastica che si restringono col calore. Non obbligatorio, ma ti salva da cortocircuiti accidentali e rende il lavoro più pulito e professionale.
Il jack di uscita: Ovviamente!
Procedura di Cablaggio per un Jack Mono (TS):
1. Identifica i terminali: Prendi il tuo jack. Trova il terminale del Tip (quello più interno) e quello dello Sleeve (quello di massa). Se non sei sicuro, inserisci una spina mono e guarda quali lamelle toccano la punta e il corpo della spina.n2. Prepara i cavi: Avrai due cavi che arrivano dal circuito della chitarra: il segnale “caldo” (di solito dal terminale centrale del potenziometro del volume) e il cavo di massa (che collega tutti i punti di massa del circuito, incluso il ponte).n3. Spella i cavi: Spella circa 5-7 mm di isolante da ogni cavo. Arrotola bene i fili di rame spelati per evitare che si sfilaccino.n4. Saldatura del Tip: Pre-stagna il terminale del Tip sul jack. Significa applicare un po’ di stagno caldo sul terminale prima di attaccare il cavo. Questo aiuta a ottenere una saldatura migliore.
Pre-stagna anche la punta del cavo “caldo”.
Posiziona il cavo “caldo” sul terminale del Tip e riscalda entrambi con la punta del saldatore, aggiungendo una piccola quantità di stagno se necessario, finché non si fondono insieme in una saldatura lucida e uniforme.
Lascia raffreddare senza muovere il cavo.n5. Saldatura dello Sleeve: Ripeti la stessa procedura per il cavo di massa, collegandolo al terminale dello Sleeve.
Assicurati che non ci siano fili sfilacciati che possano toccare il terminale del Tip, creando un cortocircuito. Questo è un errore comune!n6. Isolamento (opzionale ma consigliato): Se hai del termorestringente, taglia due piccoli pezzi e falli scorrere sui cavi prima di saldare. Una volta fatta la saldatura, falli scorrere sopra e scaldali con un accendino o una pistola termica per farli restringere e isolare i contatti. Questo è un passo che ho imparato dopo aver avuto un paio di corti nel vano elettronica, e ti assicuro che fa la differenza in affidabilità.
Un consiglio da Mimmo: ricordo la prima volta che ho fatto una saldatura fredda sul jack. Sembrava perfetta a occhio, bella forma, ma il suono era intermittente. Ho dovuto rifare tutto. Una saldatura “fredda” è opaca, granulosa, e non fa un buon contatto elettrico. Una buona saldatura è lucida, liscia e a forma di cono. Se hai dubbi, rifalla. Meglio perdere cinque minuti che ore a cercare il guasto.
Verifica con il Multimetro
Prima di chiudere tutto, prendi il tuo multimetro.
1. Test di continuità del segnale: Collega il multimetro in modalità continuità (quella che fa “beep”). Metti una sonda sul Tip del jack e l’altra sul punto dove il filo caldo si collega al potenziometro del volume. Dovrebbe fare “beep”.n2. Test di continuità della massa: Fai lo stesso per lo Sleeve del jack e un punto di massa qualsiasi (ad esempio, il corpo di un potenziometro o la schermatura). Dovrebbe fare “beep”.n3. Test di cortocircuito: Questa è la parte più importante. Metti una sonda sul Tip e l’altra sullo Sleeve. NON dovrebbe fare “beep”. Se fa “beep”, hai un cortocircuito tra segnale e massa, e la chitarra non suonerà (o suonerà malissimo). Significa che un filo caldo sta toccando la massa, o viceversa.
Questo semplice controllo ti risparmierà un sacco di mal di testa.
Quando Serve un Jack Stereo (TRS): Oltre il Semplice Segnale
Come accennato, il jack stereo (TRS) aggiunge un contatto “Ring”. Nelle chitarre, il suo uso principale è quello di “interruttore della batteria” per i circuiti attivi.
Immagina di avere dei pickup attivi, come gli EMG, o un preamplificatore integrato. Hanno bisogno di alimentazione, di solito una batteria da 9V. Se la batteria fosse sempre collegata, si scaricherebbe in poco tempo, anche quando la chitarra non è in uso. Il jack stereo risolve questo problema in modo elegante.
Come Funziona l’Interruttore della Batteria:
Quando inserisci un cavo mono (TS) nel jack stereo, la punta del cavo (Tip) fa contatto con il terminale Tip del jack, e il corpo del cavo (Sleeve) fa contatto sia con il terminale Ring che con il terminale Sleeve del jack, mettendoli in corto.
È proprio questo corto circuito tra Ring e Sleeve che viene sfruttato:
1. Il polo positivo della batteria va all’elettronica attiva.n2. Il polo negativo della batteria viene collegato al terminale Ring del jack.n3. Il terminale Sleeve del jack è collegato alla massa generale della chitarra.
Quando il cavo è inserito, Ring e Sleeve vanno in corto, completando il circuito della batteria e alimentando l’elettronica. Quando il cavo viene staccato, il contatto tra Ring e Sleeve si interrompe, e il circuito della batteria si apre, disalimentando l’elettronica e preservando la carica.
Geniale, no? Ho bruciato un paio di batterie prima di capire bene come funzionava lo switch del jack stereo. Non è magia, è fisica!
Cablaggio per Sistemi Attivi con Jack Stereo (TRS):
1. Hot Signal al Tip: Il filo caldo che viene dal potenziometro del volume (o direttamente dal preamplificatore) va saldato al terminale Tip del jack.n2. Massa allo Sleeve: Tutti i fili di massa della chitarra (corpi potenziometri, schermatura, ponte) vanno saldati al terminale Sleeve del jack.n3. Batteria Negativo al Ring: Il filo che porta il polo negativo della batteria (di solito il cavo nero dal connettore della batteria) va saldato al terminale Ring del jack.n4. Batteria Positivo all’Elettronica: Il filo che porta il polo positivo della batteria (di solito il cavo rosso) va collegato direttamente all’elettronica attiva (pickup o preamplificatore).
È fondamentale non invertire i poli della batteria e assicurarsi che tutte le connessioni siano solide. Un errore qui può danneggiare l’elettronica o, nel migliore dei casi, far scaricare la batteria a vista d’occhio.
Oltre a questa funzione, in rari casi un jack stereo può essere usato per un’uscita stereo vera e propria (ad esempio, per chitarre con pickup piezo o sistemi MIDI che hanno uscite separate), ma è molto meno comune nel DIY.
Se vuoi approfondire come modificare l’elettronica della tua chitarra, inclusi i sistemi attivi, dai un’occhiata alla nostra sezione Modifica chitarra. Ci sono un sacco di idee e tutorial per spingerti oltre il cablaggio base.
I Problemi Comuni e Come Risolverli
Anche con la massima attenzione, i problemi possono capitare. L’elettronica è così: a volte un piccolo dettaglio sfugge. Ecco i guai più comuni che ho incontrato con il cablaggio del jack della chitarra e come li ho risolti.
1. Rumore Eccessivo o Ronzio (Hum):
Problema: La chitarra ronza forte, specialmente quando non la tocchi.
Causa più comune: Problema di massa. Una saldatura di massa non fatta bene, un filo di massa staccato, o la schermatura della cavità che non è collegata correttamente alla massa. Anche il filo di massa del ponte che non fa contatto.
Soluzione: Controlla tutte le saldature di massa, in particolare quella sullo Sleeve del jack. Rifalle se sono opache o sembrano deboli.
Verifica con il multimetro la continuità tra lo Sleeve del jack, i corpi dei potenziometri e il ponte. Dovrebbe esserci continuità ovunque.
Assicurati che la schermatura della cavità (se l’hai fatta con rame adesivo o vernice conduttiva) sia ben collegata alla massa.
A volte, il rumore può venire anche dall’ambiente (luci al neon, computer vicini). Prova a spostarti o a usare un alimentatore isolato per l’amplificatore.
2. Segnale Intermittente o che “Va e Viene”:
Problema: Il suono si interrompe, gracchia, o scompare del tutto per poi tornare.
Causa più comune: Una saldatura debole o “fredda” sul Tip o sullo Sleeve del jack, o un filo interno al cavo che si è quasi rotto. Le lamelle del jack potrebbero essere allentate e non fare un buon contatto con la spina del cavo.
Soluzione: Controlla le saldature del Tip e dello Sleeve. Rifalle con cura se non sono perfette.
Verifica la tensione delle lamelle del jack. Se sono troppo lasche, potresti provare a piegarle leggermente verso l’interno con un piccolo cacciavite, ma con delicatezza per non romperle.
Testa il cavo della chitarra con un altro cavo per escludere che il problema sia lì. A volte non è la chitarra, ma il cavo stesso!
In casi estremi, il jack potrebbe essere difettoso e va sostituito.
3. Nessun Segnale (Muto Totale):
Problema: Inserisci il cavo, accendi l’ampli, e… silenzio assoluto.
Causa più comune: Circuito aperto: Una saldatura sul Tip o sullo Sleeve completamente staccata. Il filo caldo si è rotto.
Cortocircuito: Il filo caldo tocca la massa da qualche parte (ad esempio, un filo sfilacciato dal Tip che tocca lo Sleeve, o il terminale del Tip che tocca il corpo del jack se non è isolato).
Soluzione: Prendi il multimetro e fai il test di continuità tra Tip e il punto finale del segnale, e tra Sleeve e la massa. Se non c’è continuità, hai un circuito aperto.
Fai il test di cortocircuito tra Tip e Sleeve. Se c’è continuità, hai un cortocircuito.
Ispeziona visivamente tutte le saldature e i cavi. Cerca fili sfilacciati, contatti che si toccano, o saldature che si sono staccate. Questo è dove il termorestringente aiuta un sacco!
Un tip pratico da Mimmo: prima di disperare e pensare che devi rifare tutto il cablaggio, prendi il multimetro e controlla ogni punto. Spesso il problema è più semplice di quanto sembri. Una volta ho passato due ore a cercare un guasto quando bastava stringere un dado sul potenziometro che si era allentato e faceva perdere il contatto di massa. L’esperienza insegna che le soluzioni banali sono spesso le prime da controllare.
Per approfondire i temi legati alla risoluzione dei problemi di rumore, un’ottima risorsa è la sezione FAQ sui cablaggi di Seymour Duncan, sempre ricca di consigli pratici e schemi utili: Seymour Duncan Wiring Best Practices.
Consigli da Garage per un Cablaggio a Regola d’Arte
Dopo anni passati a montare, smontare, saldare e dissaldare, ho sviluppato qualche trucco del mestiere che mi hanno salvato da un bel po’ di frustrazioni. Ecco i miei “consigli da garage” per un cablaggio jack chitarra elettrica che duri nel tempo.
1. Non Risparmiare sul Jack
Sembra una spesa insignificante, ma la qualità del jack di uscita conta tantissimo. Ho provato jack cinesi da pochi euro. Durano il tempo di un live, poi inizia il calvario: contatti che si allentano, segnale intermittente, ronzii. Un buon jack, come uno Switchcraft (mono o stereo, a seconda delle tue esigenze), costa qualche euro in più ma ti garantisce anni di tranquillità. Le sue lamelle sono robuste, il contatto è solido e la sua durata è incomparabile. Spendere 5-10 euro in più qui ti ripagherà in affidabilità.
2. Pulizia e Manutenzione del Saldatore
Una punta del saldatore pulita e stagnata correttamente è la chiave per saldature perfette. Usa una spugnetta umida (o una spugnetta metallica) per pulire la punta regolarmente. Dopo ogni sessione di saldatura, ri-stagna la punta (cioè, coprila con un sottile strato di stagno fresco) prima di spegnere il saldatore. Questo previene l’ossidazione e prolunga la vita della punta. Una punta ossidata non trasferisce bene il calore, e le saldature verranno male.
3. Stagno di Qualità
on tutto lo stagno è uguale. Usa stagno con un buon contenuto di flussante. Il flussante è quella sostanza che aiuta lo stagno a scorrere e a formare una saldatura pulita. Io mi trovo bene con il 60/40 (stagno/piombo) o il 63/37 (eutettico, fonde a una temperatura più bassa e precisa, ottimo per chi è meno esperto). Evita lo stagno senza piombo se puoi, a meno che non sia strettamente necessario, è più difficile da lavorare per un hobbista.
4. Il Termorestringente è Tuo Amico
on mi stancherò mai di ripeterlo: usa il termorestringente! Dopo aver saldato i fili ai terminali del jack, fai scorrere un pezzo di tubetto termorestringente sopra la saldatura e scaldalo con un accendino o una pistola termica. Questo isola perfettamente il contatto e previene cortocircuiti accidentali, specialmente in cavità affollate o quando i fili si muovono. Rende il lavoro incredibilmente più pulito e affidabile.
5. Prova Sempre Prima di Chiudere
Questo è un errore che ho commesso troppe volte. Finito il cablaggio, tutto sembra a posto, chiudi il battipenna, avviti tutto… e poi scopri che non suona. O che ronza. Quante volte ho dovuto riaprire tutto per una saldatura dimenticata o un filo che si era staccato mentre chiudevo!
Il mio consiglio è:
Testa con il multimetro: Fai tutti i test di continuità e cortocircuito che abbiamo visto.
Testa con l’amplificatore: Collega la chitarra all’amplificatore prima di rimontare i coperchi. Se la chitarra è una Strat, appoggia il battipenna sul corpo e prova. Se è una Les Paul, tieni il coperchio posteriore aperto. Controlla ogni posizione dello switch, ogni potenziometro. Solo quando sei sicuro che tutto funziona alla perfezione, allora puoi richiudere.
6. Organizzazione dei Cavi
In cablaggi complessi, con molti pickup o switch speciali, i cavi possono diventare una giungla. Cerca di tenere i cavi il più corti possibile e ben organizzati. Usa delle fascette in velcro (quelle piccole, da elettronica) per raggruppare i cavi e tenerli in ordine. Questo non solo rende il lavoro più pulito, ma riduce anche il rischio di interferenze e facilita la risoluzione di eventuali problemi futuri.
Conclusione: Il Jack, il Tuo Ponte Verso il Suono
Il **jack di uscita della chitarra elettrica
