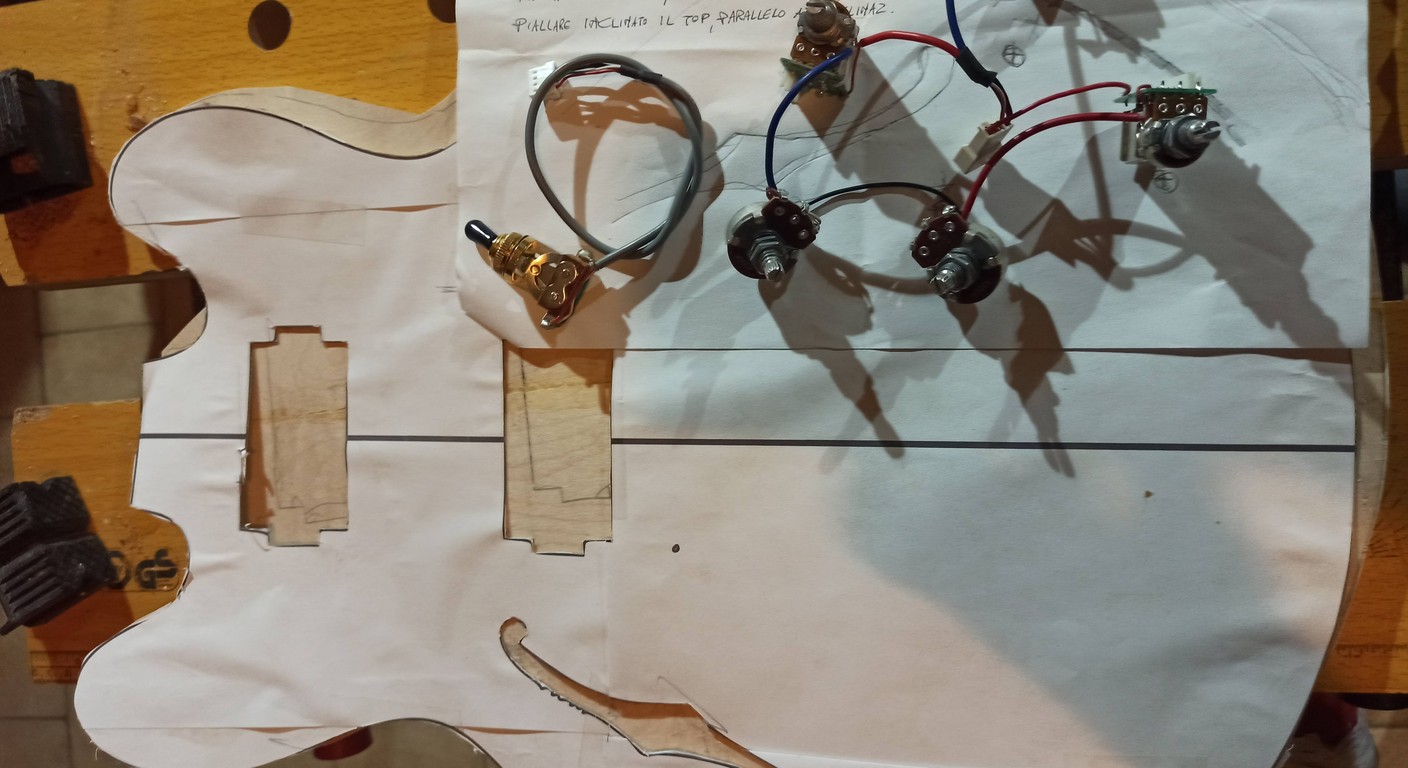

Jack chitarra: schema di cablaggio

Allora, mettiamoci comodi. Quante volte, smontando una chitarra, ci siamo ritrovati davanti a quel piccolo coso di metallo, il jack chitarra, e abbiamo pensato: “Ok, questo è il punto dove esce il suono, ma come diavolo si collega? E se sbaglio?” Lo confesso, la prima volta che ho dovuto risaldare un connettore di uscita su una vecchia Squier che mi aveva dato un amico, mi sono sentito perso. C’era un filo che veniva dal pot del volume, un altro che sembrava “sparire” dietro al body, e io con il saldatore in mano che tremavo come una foglia.

La verità è che il jack di una chitarra, che sia un’elettrica o un basso, è uno dei componenti più semplici di tutto il circuito. Eppure, è spesso fonte di ansia per chi si avvicina all’elettronica fai da te. In fondo, è l’ultima porta che il tuo suono attraversa prima di arrivare all’ampli. Se lì c’è un problema, addio segnale, o peggio, un bel ronzio che ti farà passare la voglia di suonare. Ma non preoccuparti, non è scienza missilistica. Se ci sono riuscito io, che ho imparato a saldare guardando tutorial su YouTube e bruciando qualche potenziometro, puoi farcela anche tu. L’importante è capire il perché oltre al come.

Perché il jack è più di un semplice buco: i fondamentali dell’elettronica passiva

Per cablare o sostituire il jack di una chitarra, non servono strumenti esotici o da laboratorio spaziale. Quello che ti serve, probabilmente, lo hai già o lo trovi con pochi euro.

Ecco una piccola lista della spesa per il tuo banco da lavoro: Jack mono da 1/4″ (6.35mm) TS: Questo è il protagonista. Assicurati che sia di buona qualità. Io di solito vado su Switchcraft, sono un po’ più cari ma resistono nel tempo. Ci sono anche quelli “barrel” o “boat” per certi tipi di body, ma la logica di cablaggio è la stessa.
Saldatore a stagno: Non serve un modello da centinaia di euro. Un saldatore da 30-40W con una punta fine è più che sufficiente. L’importante è che sia pulito e che si scaldi bene.
Stagno per elettronica: Quello con anima di flussante è l’ideale. Diametro 0.8mm o 1mm va bene. Evita lo stagno per idraulica, non è adatto.
Spellafili: Per togliere l’isolante dai cavi. Un buon spellafili ti salva tempo e nervi.
Tronchesino a taglio netto: Per tagliare i fili in eccesso.
Tester o multimetro: Fondamentale! Ti serve per controllare la continuità e assicurarti che i collegamenti siano corretti e che non ci siano cortocircuiti. Non sottovalutare questo strumento, è il tuo migliore amico per il troubleshooting.
Terza mano (opzionale ma consigliato): Quella piccola pinza con le lenti per tenere fermi i pezzi. Ti libera una mano e ti fa lavorare con più precisione, riducendo il rischio di saldature brutte.
Occhiali di protezione: Le schegge di stagno o i fumi non sono un toccasana per gli occhi.
Aspiratore di fumi (opzionale): Se saldi spesso, è una buona idea per non respirare i fumi dello stagno.

Un consiglio sugli attrezzi: non farti prendere dalla mania dell’attrezzatura super professionale. Ho fatto i miei primi cablaggi con un saldatore da bancarella e uno spellafili preso al supermercato. Certo, con attrezzi migliori si lavora meglio, ma la pazienza e la precisione valgono più di un saldatore da 100 euro. L’importante è che il tuo saldatore riesca a sciogliere lo stagno in pochi secondi sul terminale, senza dover tenere il ferro lì per troppo tempo e rischiare di danneggiare il componente o l’isolamento dei cavi.

Lo schema di cablaggio del jack mono: il “come” e il “perché”

Pubblicità

Guyker 42mm Guitar Bone Nut - White Pre-Slotted Bone Nuts for 6 String LP Les Paul Style Electric Guitar Replacement Parts Accessories 42mm*6mm*9mm (2 Pieces), ETW-4269

★ 4.6 (373 recensioni)

Vedi su Amazon

Ora entriamo nel vivo. Il cablaggio del jack di uscita è, in realtà, il punto più semplice di tutto il circuito, perché è l’ultimo. Il segnale caldo, quello che viene dai pickup, passa attraverso lo switch (se c’è), poi attraverso i potenziometri di volume e tono, e infine arriva al jack. La massa, invece, è un percorso parallelo che collega tutti i componenti metallici del circuito (fondi dei pot, corpo degli switch, schermature) e il ponte della chitarra, per poi arrivare anch’essa al jack.

Immagina il circuito come un fiume. Il segnale caldo è l’acqua che scorre. La massa è la riva del fiume, che contiene l’acqua e la guida. Se la riva è rotta, l’acqua si disperde.

I jack mono TS hanno due terminali a cui saldare i fili: 1. Terminale “Tip” (punta): Questo è il terminale più corto, quello che viene a contatto con la punta del cavo. Qui salderai il filo del segnale caldo. Di solito, questo filo arriva dal terminale centrale del potenziometro del volume, o direttamente da un selettore di pickup se non hai un controllo di volume.n2. Terminale “Sleeve” (manica): Questo è il terminale più lungo, quello che viene a contatto con la “manica” del cavo. Qui salderai il filo di massa. Questo filo è importantissimo: deve essere collegato a tutte le masse del circuito (il retro dei potenziometri, la schermatura del cavity, il ponte della chitarra). Schema concettuale del cablaggio: Filo caldo: Dal potenziometro del volume (terminale centrale o “output”) al terminale “Tip” del jack.
Filo di massa: Dalla massa generale del circuito (solitamente il retro di un potenziometro, che a sua volta è collegato a tutte le altre masse e al ponte) al terminale “Sleeve” del jack.

Capito il concetto? Il tuo jack di uscita è solo un punto di raccolta per questi due fili.

Passaggi dettagliati per la saldatura del jack:

Ecco come procedere, passo dopo passo, per un cablaggio pulito e funzionale: 1. Prepara i cavi: Se hai un cavo multi-conduttore (tipo quello schermato che si usa per i pickup), spellalo con attenzione. Avrai un conduttore centrale (il caldo) e una treccia esterna (la massa). Se usi due fili separati, spellali per circa 5-7 mm.n2. Pre-stagna i terminali del jack: Questa è una mossa da “pro” che ti semplifica la vita. Accendi il saldatore, pulisci la punta con una spugnetta umida. Metti una piccola quantità di stagno sulla punta e poi tocca brevemente i terminali “Tip” e “Sleeve” del jack. Vedrai che si forma un piccolo strato lucido di stagno. Questo aiuterà il cavo a “attaccarsi” meglio e più velocemente.n3. Pre-stagna le estremità dei cavi: Fai la stessa cosa con le estremità dei fili che andranno saldati al jack. Arrotola bene i fili di rame spelati e poi applica un po’ di stagno. Questo evita che i fili si sfilaccino e garantisce un contatto migliore.n4. Collega il cavo caldo (Tip): Prendi il filo che porta il segnale caldo (quello che viene dal potenziometro del volume). Appoggialo al terminale “Tip” pre-stagnato del jack. Con la punta del saldatore pulita e calda, tocca contemporaneamente il filo e il terminale. Lo stagno dovrebbe fondersi e unirli quasi istantaneamente. Togli il saldatore e tieni fermo il filo per qualche secondo finché lo stagno non si raffredda e solidifica. La saldatura deve essere lucida e a forma di cono, non opaca o a palla.n5. Collega il cavo di massa (Sleeve): Ripeti l’operazione per il filo di massa, collegandolo al terminale “Sleeve” del jack. Anche qui, saldatura rapida, pulita e lucida.n6. Verifica con il tester: Prima di rimontare tutto, prendi il tuo tester.
Metti il tester in modalità continuità (quella che fa “beep”).
Tocca una punta del tester sul “Tip” del jack e l’altra punta sul punto da cui arriva il segnale caldo (es. il terminale centrale del potenziometro del volume). Deve fare “beep”.
Tocca una punta del tester sul “Sleeve” del jack e l’altra punta su una massa qualsiasi del circuito (es. il retro di un potenziometro o il ponte). Deve fare “beep”.
Controllo cortocircuiti: Questo è cruciale. Tocca una punta del tester sul “Tip” e l’altra sul “Sleeve” del jack. Non deve fare “beep”. Se fa “beep”, hai un cortocircuito, probabilmente un filo spelato che tocca dove non deve, o una saldatura che ha creato un ponte tra i due terminali. Un Mimmo tip sulla saldatura: Non avere fretta. La saldatura è un’arte di pazienza. Pulisci la punta del saldatore spesso. Non scaldare troppo a lungo i componenti, potresti danneggiarli. Se la saldatura non ti piace, rifalla. Togli lo stagno vecchio con la pompetta dissaldante o la treccia, e ricomincia. Meglio perdere qualche minuto in più che avere un contatto ballerino o un ronzio persistente. Ho rifatto saldature venti volte sullo stesso punto, non vergognarti!

Il jack stereo (TRS): quando serve e cosa cambia

Finora abbiamo parlato del classico jack mono TS, quello che trovi sulla stragrande maggioranza delle chitarre passive. Ma c’è anche il jack stereo, o TRS (Tip-Ring-Sleeve). “Ring” è un anello di metallo tra la punta e la manica, che aggiunge un terzo contatto.

Allora, a che serve un jack stereo su una chitarra? Non è che la chitarra suona in stereo, giusto? Esatto. Per le chitarre, il jack TRS è usato principalmente per un motivo ben specifico: le chitarre con elettronica attiva.

Le chitarre attive, a differenza di quelle passive, hanno bisogno di alimentazione (di solito una batteria da 9V) per far funzionare i loro circuiti (preamp, equalizzatori, buffer). Per evitare che la batteria si scarichi quando la chitarra non è in uso, si sfrutta proprio il contatto in più del jack TRS. Come funziona?
Quando il cavo della chitarra non è inserito, il circuito della batteria è aperto. La batteria non eroga corrente. Appena inserisci il cavo, il “Ring” del jack TRS viene a contatto con un anello metallico sul cavo mono (che per lui è la massa), chiudendo il circuito e accendendo l’elettronica. È un interruttore automatico, furbo, no? Cablaggio del jack TRS per chitarra attiva: Tip: Come nel jack mono, qui va il segnale caldo che esce dall’elettronica attiva.
Ring: Qui si collega il polo negativo (-) della batteria.
Sleeve: Qui va la massa generale del circuito (che include il polo negativo della batteria quando il cavo è inserito).

Capito la differenza? Il Ring non porta un segnale audio separato, ma serve a gestire l’alimentazione. Se provi a usare un jack mono su una chitarra attiva, la batteria sarà sempre collegata e si scaricherà in fretta. Per questo è importante usare il tipo giusto di connettore di uscita.

Oltre alle chitarre attive, i jack TRS possono essere usati anche in alcuni pedali per chitarra per lo stesso scopo (accendere la batteria solo quando il cavo è inserito) o per inviare segnali di controllo (es. un footswitch esterno a due funzioni). Ma per la chitarra in sé, il 90% delle volte è per l’elettronica attiva.

Risolvere i problemi: il jack non funziona? Panico, ma non troppo!

Hai finito di saldare, rimonti tutto, attacchi all’ampli… e niente. Silenzio. O peggio, un ronzio infernale. Non farti prendere dal panico! È successo a tutti, me compreso, più di una volta. Il jack della chitarra, pur essendo semplice, è un punto critico.

Ecco una checklist rapida per il troubleshooting, che uso sempre quando qualcosa non va: 1. Verifica la continuità con il tester: Il tuo multimetro è il tuo migliore amico.
Metti i puntali sul “Tip” del jack e sul punto da cui dovrebbe arrivare il segnale caldo (es. il terminale centrale del potenziometro del volume). Deve suonare il “beep”. Se no, il filo caldo è interrotto o la saldatura è rop.
Fai lo stesso per la massa: “Sleeve” del jack e massa generale (es. retro pot o ponte). Deve suonare. Se no, problema alla massa.n2. Controlla le saldature fredde o i ponti: Una “saldatura fredda” è una saldatura che non ha fatto bene contatto, appare opaca e granulosa. Spesso non conduce bene. Rifalla. Un “ponte” è quando lo stagno ha unito due terminali che non dovevano essere uniti (es. Tip e Sleeve). Questo causa un cortocircuito e silenzio totale. Ripulisci e rifai.n3. Cavi spellati che toccano: Controlla attentamente che nessun filo di rame spelato stia toccando un altro terminale o la schermatura del body dove non dovrebbe. Anche un singolo filetto può rovinare tutto.n4. Jack difettoso: È raro, ma può capitare che il jack stesso sia difettoso, magari un contatto interno rotto o un isolante rovinato. Se hai controllato tutto il resto e non trovi il problema, prova a sostituire il jack con uno nuovo.n5. Controllo visivo generale: A volte è una stupidaggine. Un filo staccato da un pot, un terminale piegato. Controlla tutto il percorso del segnale e della massa.

Ricordo una volta che stavo testando una chitarra che avevo appena cablato, e sentivo un ronzio fortissimo, ma intermittente. Ho passato ore a controllare le saldature, i cavi… Alla fine, ho scoperto che il jack non era avvitato per bene al body, e ogni tanto si muoveva, facendo perdere il contatto della massa con la vernice conduttiva interna. Una volta serrato, tutto perfetto. A volte è la cosa più banale.

E un’altra cosa: non avere paura di modificare la tua chitarra, anche quando le cose non vanno subito per il verso giusto. Ogni errore è una lezione. Se non funziona, non è la fine del mondo. Si smonta, si controlla, si rifà. È così che si impara.

Manutenzione e Sostituzione: una questione di longevity

Il jack di uscita è un componente che subisce stress meccanico ogni volta che inseriamo ed estraiamo il cavo. Con il tempo, i contatti interni possono allentarsi, ossidarsi o rovinarsi. Quando cambiare un jack? Falsi contatti: Il suono va e viene, o sfrigola quando muovi il cavo.
Rumori di fondo: Ronzii o crepitii eccessivi che non dipendono da altri componenti.
Cavo che non si tiene: Il cavo entra troppo facilmente e non “blocca” bene, rischiando di staccarsi.
Ossidazione evidente: I contatti sono opachi, verdi o corrodi. Consigli per la manutenzione: Pulizia: Ogni tanto, puoi spruzzare un po’ di pulitore per contatti (tipo WD-40 Specialist per contatti elettrici, o prodotti specifici per elettronica) all’interno del jack. Inserisci ed estrai il cavo un paio di volte per pulire i contatti.
Non forzare: Inserisci ed estrai il cavo con delicatezza. Non tirare il cavo di lato o con forza eccessiva.
* Qualità: Investi in un buon jack fin dall’inizio. Come dicevo, i Switchcraft sono un classico per una ragione. Sono robusti e durano.

Sostituire un jack è relativamente semplice, dato che hai già capito come cablarlo. Basta dissaldare i due fili dal vecchio jack, smontare il vecchio dal body, montare il nuovo e risaldare i fili. Fai sempre un controllo di continuità prima di chiudere tutto.

Per chi volesse approfondire ulteriormente le specifiche tecniche e le differenze tra i vari tipi di jack e connettori, un’ottima risorsa è la pagina dei prodotti di un produttore affidabile come Switchcraft. Puoi trovare le specifiche tecniche dei vari modelli di jack da 1/4″ e capire meglio le differenze costruttive che ne influenzano la durata e le prestazioni. Ti lascio un link utile: Specifiche Jack 1/4″ su Switchcraft.

In fin dei conti, il jack di una chitarra è la porta d’uscita del tuo suono. È un componente piccolo, spesso sottovalutato, ma fondamentale. Capire come funziona e come si cabla ti darà non solo la capacità di riparare la tua chitarra, ma anche una maggiore consapevolezza di come il suono viaggia e di come puoi controllarlo. Non è solo un “buco”, è la fine di un percorso elettrico che inizia dalle tue dita e finisce nell’ampli. Prendersene cura significa prendersi cura del tuo suono. E se hai paura di sbagliare, ricorda: io ho bruciato tre potenziometri prima di fare una saldatura decente. Si impara così, con lo stagno addosso e la voglia di sentire la tua chitarra suonare come si deve.
