2 pickup con master volume e master tone: schema

Se stai cercando un cablaggio 2 pickup master volume chiaro e pratico, sei nel posto giusto. Qui trovi lo schema, la spiegazione dei collegamenti e i consigli per evitare errori comuni.

Introduzione

Questo schema universale controlla due pickup passivi miscelandoli tramite un selettore a 3 vie e regolandoli con un unico controllo di volume globale e un unico controllo di tono globale.38

Schema di cablaggio

STRICH DIY Electric Guitar Kit, LP Style Mahogany Body & Maple Neck Guitar with HH Pickups, Easy to Assemble Kit with All Parts Included – Build Your Own Electric Guitar SLP-D30

★ 4.1 (77 recensioni)

Vedi su Amazon

Scarica lo schema in formato SVG e usalo come riferimento mentre saldi. La massa a stella è il punto centrale: tutti i fili di terra devono convergere lì.

Come leggere lo schema

Prevede due pickup passivi, un potenziometro di volume master da logaritmico, un potenziometro di tono master da logaritmico o lineare, un condensatore da e un selettore a 3 vie (toggle o a leva).3 I conduttori caldi di ciascun pickup si collegano ai terminali d’ingresso dello switch a 3 vie.9 L’uscita comune del selettore si collega al Terminale 1 del potenziometro del Volume.4 Il Terminale 2 (centro) del Volume va alla punta del jack. Il Tono Master si cabla collegando il suo Terminale 1 al Terminale 1 del Volume 33, mentre il condensatore unisce il Terminale 2 del Tono alla calotta del potenziometro di tono.33

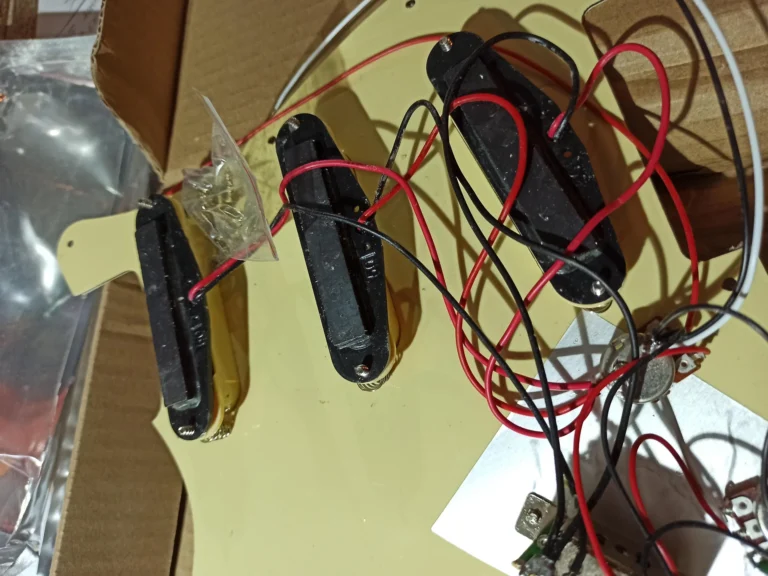

Passaggi pratici

• Prepara i componenti e verifica i valori di potenziometri e condensatori.
• Saldai i fili caldi seguendo lo schema, evitando ponticelli non necessari.
• Connetti tutte le masse al punto stella indicato.
• Controlla con un multimetro la continuità tra ponte, jack e calotte dei potenziometri.
• Collauda lo strumento e aggiusta eventuali ronzii.

Consigli per evitare ronzii

Evita i loop di massa: se i potenziometri poggiano su una schermatura metallica comune, non saldare fili di terra tra le loro calotte. Usa un percorso aperto a “C” o “ferro di cavallo” e porta ogni terra al centro stella. Per approfondire le modifiche, leggi anche la guida alla modifica chitarra.

FAQ

Quali potenziometri usare?
Dipende dal pickup: single-coil generalmente 250k, humbucker 500k, attivi 25k.

Posso usare un condensatore diverso?
Sì, ma il valore cambia la frequenza di taglio del tono. Più alto = suono più scuro.
