Selettore 3 vie: mappa terminali e cablaggio

Se stai cercando un selettore 3 vie chitarra chiaro e pratico, sei nel posto giusto. Qui trovi lo schema, la spiegazione dei collegamenti e i consigli per evitare errori comuni.

Introduzione

Questo schema analizza l’instradamento su uno switch a leva a 3 vie, ottimale per strumenti a due pickup (tipo Telecaster).9

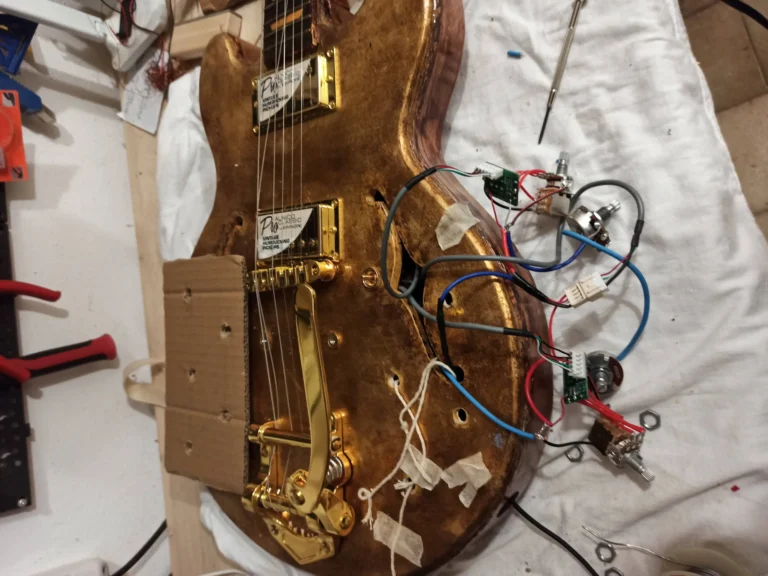

Schema di cablaggio

STRICH DIY Electric Guitar Kit, LP Style Mahogany Body & Maple Neck Guitar with HH Pickups, Easy to Assemble Kit with All Parts Included – Build Your Own Electric Guitar SLP-D30

★ 4.1 (77 recensioni)

Vedi su Amazon

Scarica lo schema in formato SVG e usalo come riferimento mentre saldi. La massa a stella è il punto centrale: tutti i fili di terra devono convergere lì.

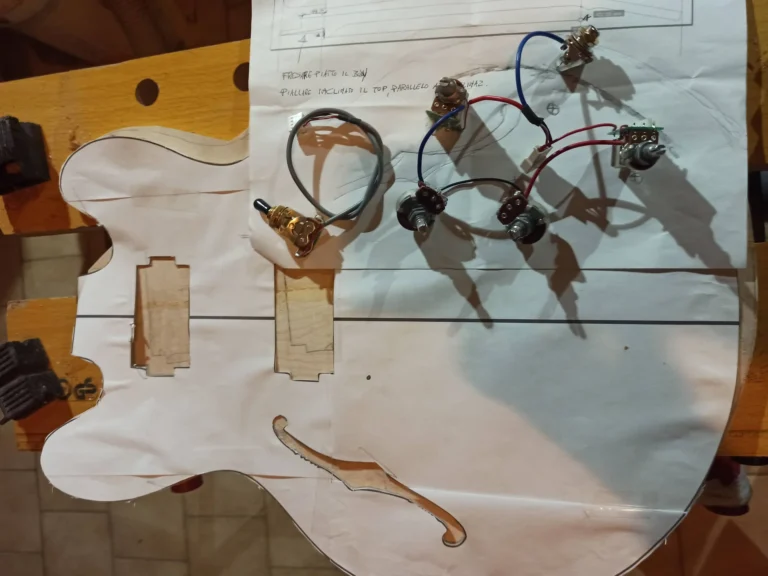

Come leggere lo schema

Prevede un selettore a leva a 3 vie (tipo CRL o Oak Grigsby).9 Similmente al selettore a 5 vie, presenta due stage da 4 terminali ciascuno.9 Sullo Stage 1, il conduttore caldo del pickup al ponte si salda al terminale 1, mentre il caldo del manico si salda al terminale 3.9 I due terminali comuni dello Stage 1 e dello Stage 2 sono uniti tramite un ponticello a filo rigido teso e inviati all’ingresso del Volume Master.9

Passaggi pratici

• Prepara i componenti e verifica i valori di potenziometri e condensatori.
• Saldai i fili caldi seguendo lo schema, evitando ponticelli non necessari.
• Connetti tutte le masse al punto stella indicato.
• Controlla con un multimetro la continuità tra ponte, jack e calotte dei potenziometri.
• Collauda lo strumento e aggiusta eventuali ronzii.

Consigli per evitare ronzii

Evita i loop di massa: se i potenziometri poggiano su una schermatura metallica comune, non saldare fili di terra tra le loro calotte. Usa un percorso aperto a “C” o “ferro di cavallo” e porta ogni terra al centro stella. Per approfondire le modifiche, leggi anche la guida alla modifica chitarra.

FAQ

Quali potenziometri usare?
Dipende dal pickup: single-coil generalmente 250k, humbucker 500k, attivi 25k.

Posso usare un condensatore diverso?
Sì, ma il valore cambia la frequenza di taglio del tono. Più alto = suono più scuro.
