Scegliere componenti cablaggio chitarra: 5 consigli che ti cambiano la vita (e il suono)
Ricordo ancora la prima volta che ho provato a mettere mano all’elettronica di una chitarra. Avevo comprato un kit di modifica chitarra online, tutto bello inscatolato. Peccato che, una volta saldato tutto, il suono fosse fiacco e il potenziometro del volume faceva un rumore infernale ogni volta che lo giravo. Un disastro.
Mi sono detto: “Mimmo, qui c’è qualcosa che non va”. Non era colpa del saldatore,
é della mia manualità (o almeno, non solo). Era colpa mia che avevo sottovalutato la scelta dei componenti di cablaggio per chitarra.
Da allora, ho sbagliato e rifatto un’infinità di volte. Ho bruciato potenziometri, saldato condensatori al contrario, e ho persino fatto un corto circuito che ha spento le luci del garage. Ma ogni errore è stata una lezione. E oggi, voglio darti cinque consigli pratici, quelli che avrei voluto avere io all’inizio.
Perché, fidati, la differenza tra un buon cablaggio e uno mediocre non è solo una questione di pochi euro. È la differenza tra una chitarra che suona bene e una che suona da paura. E per noi che costruiamo in garage, ogni dettaglio conta.
Allora, partiamo.
1. Potenziometri (Pots): Non sono tutti uguali, e la curva conta
.biafax-photo-grid { display: grid !important; gap: 12px; margin: 24px 0; }
.biafax-photo-grid-3v { grid-template-columns: repeat(3, 1fr) !important; }
.biafax-photo-grid-2h { grid-template-columns: repeat(2, 1fr) !important; }
.biafax-photo-grid a { display: block; overflow: hidden; border-radius: 6px; line-height: 0; }
.biafax-photo-grid img { width: 100%; height: 100%; object-fit: cover; aspect-ratio: 4 / 3; transition: transform 0.3s ease; }
.biafax-photo-grid a:hover img { transform: scale(1.03); }
.biafax-photo-grid br { display: none; }
.biafax-photo-grid-caption { text-align: center; font-style: italic; color: #555; margin: -12px 0 24px; }
.biafax-lightbox-overlay { position: fixed; inset: 0; background: rgba(0,0,0,0.92); display: flex; align-items: center; justify-content: center; z-index: 99999; cursor: zoom-out; }
.biafax-lightbox-overlay img { max-width: 92vw; max-height: 92vh; object-fit: contain; border-radius: 4px; }
@media (max-width: 768px) {
.biafax-photo-grid-3v { grid-template-columns: 1fr !important; }
.biafax-photo-grid-2h { grid-template-columns: 1fr !important; }
}
(function() {
if (window.biafaxGridLightbox) return;
window.biafaxGridLightbox = true;
document.addEventListener(‘click’, function(e) {
var a = e.target.closest(‘a[data-lightbox]’);
if (!a) return;
e.preventDefault();
var overlay = document.createElement(‘div’);
overlay.className = ‘biafax-lightbox-overlay’;
overlay.innerHTML = ‘‘;
document.body.appendChild(overlay);
overlay.addEventListener(‘click’, function() { overlay.remove(); });
document.addEventListener(‘keydown’, function handler(ev) {
if (ev.key === ‘Escape’) { overlay.remove(); document.removeEventListener(‘keydown’, handler); }
});
});
})();

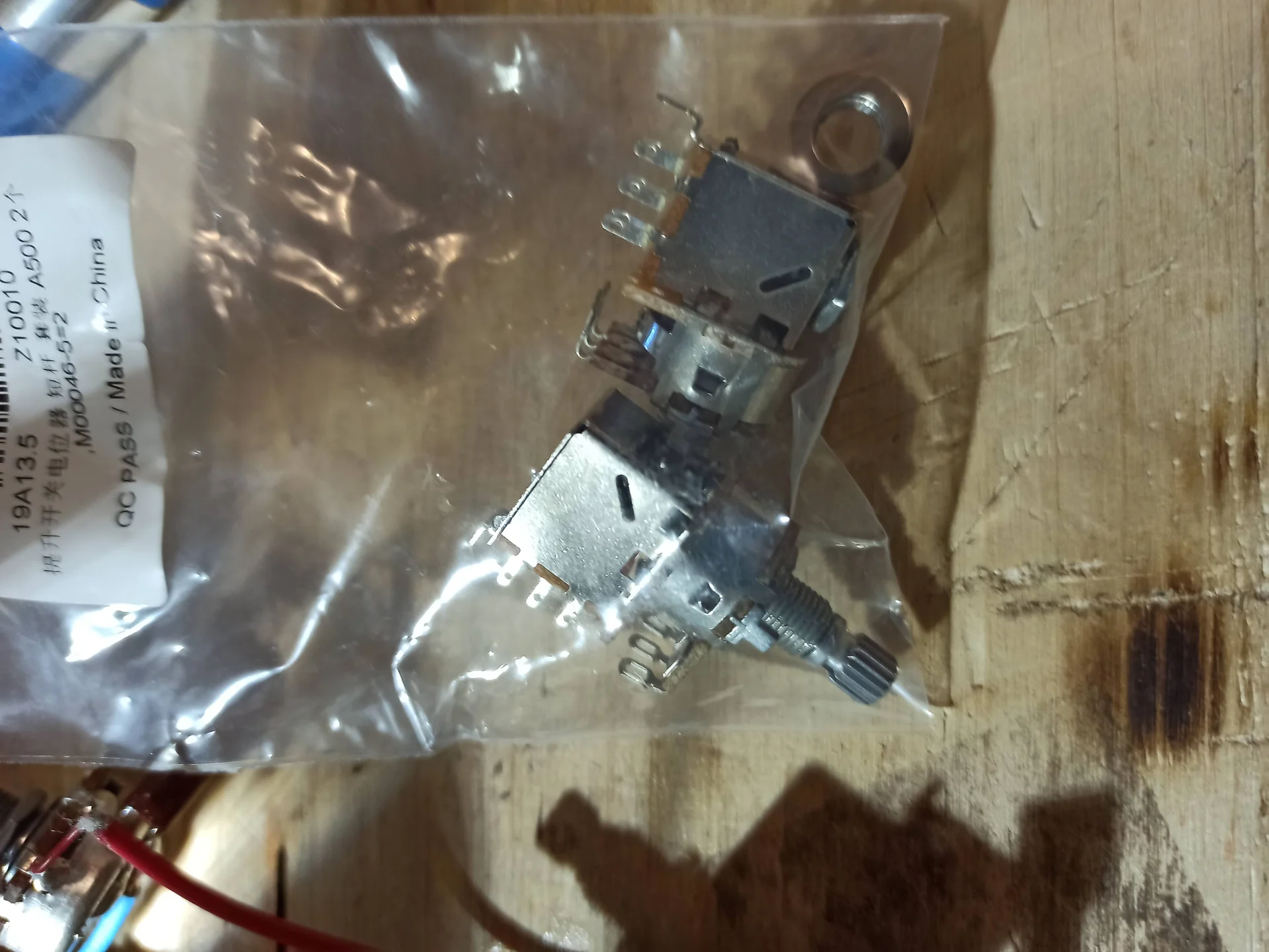

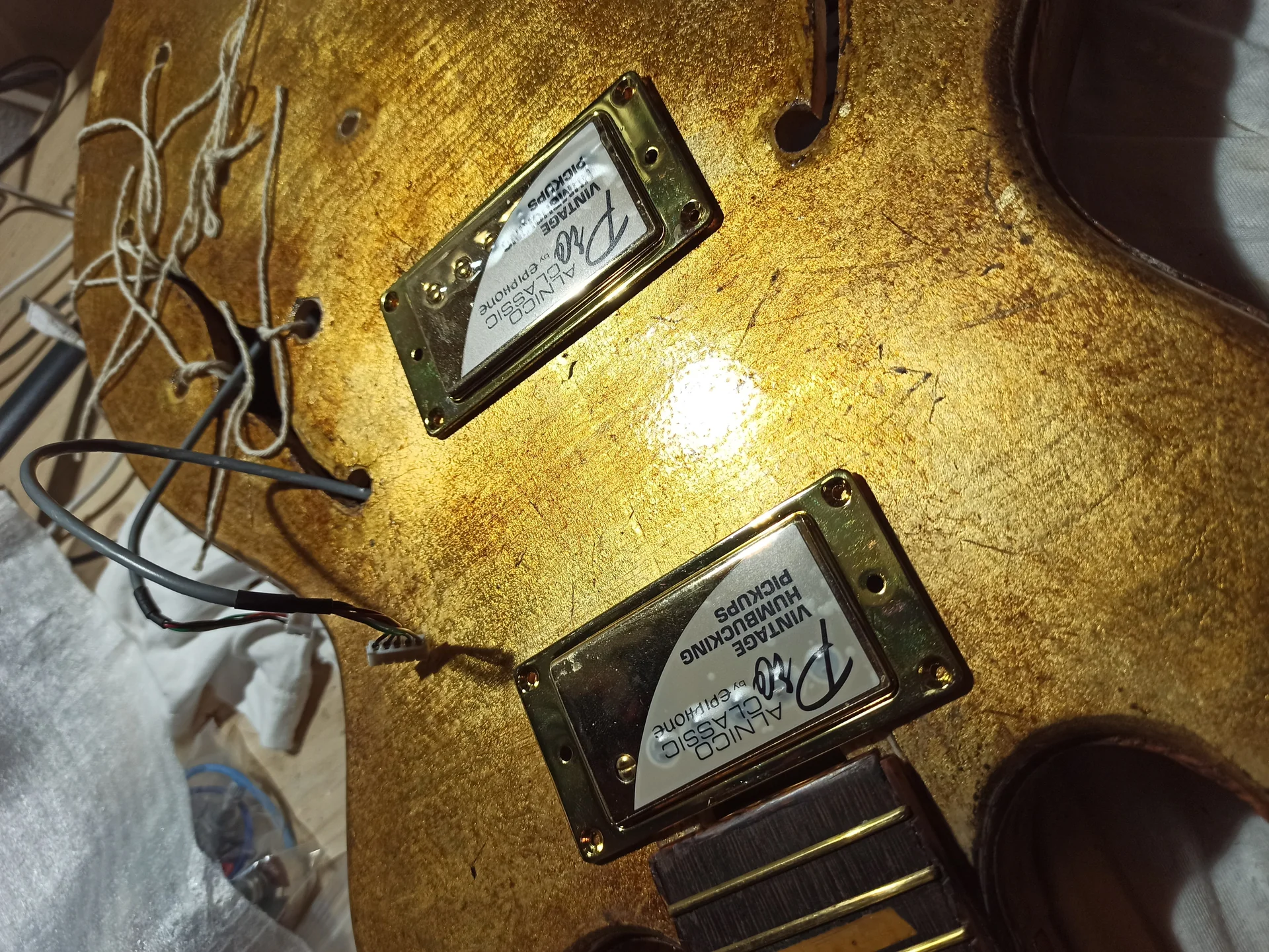

In questa galleria: installazione, pickup, potenziometri, es339 e cablaggio.
.biafax-photo-grid { display: grid !important; gap: 12px; margin: 24px 0; }
.biafax-photo-grid-3v { grid-template-columns: repeat(3, 1fr) !important; }
.biafax-photo-grid-2h { grid-template-columns: repeat(2, 1fr) !important; }
.biafax-photo-grid a { display: block; overflow: hidden; border-radius: 6px; line-height: 0; }
.biafax-photo-grid img { width: 100%; height: 100%; object-fit: cover; aspect-ratio: 4 / 3; transition: transform 0.3s ease; }
.biafax-photo-grid a:hover img { transform: scale(1.03); }
.biafax-photo-grid br { display: none; }
.biafax-photo-grid-caption { text-align: center; font-style: italic; color: #555; margin: -12px 0 24px; }
.biafax-lightbox-overlay { position: fixed; inset: 0; background: rgba(0,0,0,0.92); display: flex; align-items: center; justify-content: center; z-index: 99999; cursor: zoom-out; }
.biafax-lightbox-overlay img { max-width: 92vw; max-height: 92vh; object-fit: contain; border-radius: 4px; }
@media (max-width: 768px) {
.biafax-photo-grid-3v { grid-template-columns: 1fr !important; }
.biafax-photo-grid-2h { grid-template-columns: 1fr !important; }
}
(function() {
if (window.biafaxGridLightbox) return;
window.biafaxGridLightbox = true;
document.addEventListener(‘click’, function(e) {
var a = e.target.closest(‘a[data-lightbox]’);
if (!a) return;
e.preventDefault();
var overlay = document.createElement(‘div’);
overlay.className = ‘biafax-lightbox-overlay’;
overlay.innerHTML = ‘‘;
document.body.appendChild(overlay);
overlay.addEventListener(‘click’, function() { overlay.remove(); });
document.addEventListener(‘keydown’, function handler(ev) {
if (ev.key === ‘Escape’) { overlay.remove(); document.removeEventListener(‘keydown’, handler); }
});
});
})();
I condensatori sono i veri protagonisti del controllo del tono. Sono quei piccoli cilindretti o blocchetti che sembrano innocui ma che possono cambiare drasticamente il carattere del tuo suono.
Valore: quanto tagliare?
Il valore del condensatore (espresso in microfarad, µF, o nanofarad,
F) determina quali frequenze alte vengono filtrate e mandate a massa quando giri la manopola del tono.
0.022µF (22nF): Il valore più comune per humbucker. Offre un buon range di tono, permettendo di scurire il suono senza renderlo “fangoso” troppo velocemente.
0.047µF (47nF): Il classico per single coil. Scava più a fondo nelle alte frequenze rispetto al 0.022µF, perfetto per addolcire la brillantezza di un single coil.
0.015µF (15nF): Meno comune, ma a volte usato per humbucker quando si vuole un controllo tono più sottile, che non scurisce troppo. Ideale per chi usa spesso il tono e vuole mantenere un po’ di brillantezza.
Il mio consiglio spassionato: Sperimenta! Ho una Telecaster con un 0.047µF che suona da dio, ma ho provato anche un 0.022µF e il risultato era interessante, anche se meno “vintage”. Non c’è una regola ferrea, solo linee guida.
Tipo di materiale: Ceramica, Poliestere, o Paper-in-Oil?
Qui entriamo nel regno delle “sfumature” e delle preferenze personali, ma anche della qualità costruttiva.
Ceramici (Ceramic Disc): I più economici e comuni. Vanno bene, ma tendono ad avere tolleranze ampie (ovvero, il valore effettivo può variare molto da quello dichiarato) e alcuni sostengono che possano introdurre una leggera asprezza nel suono. Li uso solo in progetti dove il budget è stretto.
Poliestere (Mylar): Un buon compromesso. Sono stabili, economici e suonano bene. Li trovi spesso nelle chitarre di fascia media. Per un progetto DIY, sono un’ottima scelta.
Polipropilene (Orange Drop, ad esempio): Ottima qualità. Sono precisi, stabili e offrono un suono molto trasparente. Sono i miei preferiti per il tono. I famosi Orange Drop di Sprague sono un classico.
Paper-in-Oil (PIO): I più “vintage” e costosi. Utilizzano carta immersa nell’olio come dielettrico. Molti giurano che abbiano un suono più caldo, morbido e musicale. La realtà è che le differenze sono spesso molto sottili e udibili solo in contesti specifici (es. valvolari ad alto volume). Li ho usati su un paio di progetti “di lusso”, e sì, c’è una certa rotondità, ma non aspettarti miracoli. Sono più una questione di “mojo” che di performance nettamente superiore.
Occhio alla tolleranza: Un condensatore da 0.022µF con una tolleranza del 20% può essere in realtà un 0.0176µF o un 0.0264µF. Questo significa che due condensatori apparentemente identici possono suonare diversi. I condensatori di qualità (Orange Drop, PIO) hanno tolleranze più strette (5-10%), garantendo maggiore consistenza.
Un errore comune: Molti hobbisti non considerano la tensione di lavoro del condensatore. Per le chitarre, dove i segnali sono a bassissima tensione, un condensatore da 50V o 100V è più che sufficiente. Non serve spendere di più per un 400V, non avrai benefici in termini di suono.
3. Selettori Pickup (Switch): La robustezza prima di tutto
Il selettore dei pickup è un componente di cablaggio per chitarra che subisce un sacco di stress. Lo sposti, lo sbatti, a volte ci vai anche un po’ aggressivo durante un live. Se non è robusto, ti lascerà a piedi.
Tipologie: Toggle, Blade, Rotativo…
Toggle Switch: Il classico per Gibson (Les Paul, SG). Hanno 2 o 3 posizioni e sono molto robusti.
3 vie (DPDT): Per due humbucker.
3 vie (SPDT) o 2 vie (DPDT): A volte usati per split di coil o phase switch.
Qualità: I Switchcraft sono lo standard d’oro. I Gotoh sono un’ottima alternativa. Evita i generici, si rompono facilmente o iniziano a fare “crackle” dopo poco.
Blade Switch: Il classico per Fender (Stratocaster, Telecaster).
3 vie: Per Telecaster (neck, neck+bridge, bridge).
5 vie: Per Stratocaster (neck, neck+mid, mid, mid+bridge, bridge).
Qualità: I CRL e gli Oak Grigsby sono i migliori. Sono precisi, hanno un buon “click” e durano. Anche qui, i generici sono un rischio.
Rotary Switch: Meno comuni, usati in circuiti complessi per selezionare diverse combinazioni di pickup o per filtri tono multi-stadio. Offrono molte opzioni ma sono più complessi da cablare.
Poli e Tiri (Poles and Throws): Cosa significano?
Questo è un punto dove molti si confondono.
Poli (P): Il numero di circuiti indipendenti che lo switch può controllare.
Tiri (T): Il numero di posizioni in cui ogni polo può essere collegato.
Per esempio, un DPDT è un “Double Pole, Double Throw”. Significa che ha due circuiti indipendenti (doppio polo) e ogni circuito può essere collegato a due posizioni diverse (doppio tiro). È fondamentale capire questo per cablaggi complessi (es. phase, coil split).
Il mio incubo: Avevo un blade switch generico su una Stratocaster che, dopo un paio di anni, aveva iniziato a perdere il contatto in alcune posizioni. Immagina il panico a metà di un solo, quando il pickup al manico smette di funzionare. Ho imparato che su certi elementi del circuito elettrico, la spesa in più si ripaga in affidabilità.
Consiglio pratico: Quando compri un selettore, senti il “click”. Deve essere deciso, non molle. E controlla che i contatti siano ben saldi. Se li vedi ballerini già in negozio, lascia perdere.
4. Jack Output: Il collo di bottiglia del tuo suono
Il jack di uscita è l’ultimo anello della catena prima che il segnale lasci la tua chitarra. Sembra una cosa da poco, ma un jack scadente può essere un vero problema.
Mono o Stereo?
Mono (TS – Tip/Sleeve): Il 99% delle chitarre elettriche usa un jack mono. Ha due contatti: il “tip” (punta) per il segnale e lo “sleeve” (manicotto) per la massa.
Stereo (TRS – Tip/Ring/Sleeve): Raramente usato per il segnale audio principale di una chitarra. È più comune per chitarre con elettronica attiva, dove il “ring” viene usato per scollegare la batteria quando il cavo non è inserito, prolungandone la vita. A volte si usa anche per inviare segnali separati (es. piezo + magnetico).
Attenzione: Se hai una chitarra attiva, assicurati di usare un jack stereo anche se non userai il “ring” per il segnale. È quello che permette di scollegare la batteria.
Qualità costruttiva: Switchcraft è il re
Switchcraft: Sono lo standard. Robusti, precisi, i contatti sono affidabili e non si piegano facilmente. Durano una vita. Ho ancora jack Switchcraft che ho montato vent’anni fa e funzionano perfettamente.
Generici: Spesso hanno contatti sottili che si piegano, perdono la tensione e iniziano a fare falsi contatti. La scocca metallica è fragile. A volte, la parte interna è in plastica scadente che si rompe.
Un’esperienza frustrante: Un amico mi ha portato una chitarra che aveva un fruscio intermittente. Abbiamo controllato tutto: saldature, pickup, potenziometri. Alla fine, era il jack. Il contatto del “tip” si era allentato e faceva contatto solo a volte. Abbiamo sostituito il jack generico con uno Switchcraft, e il problema è sparito. A volte il diavolo è nei dettagli, e questo hardware elettronico non è da sottovalutare.
Consiglio di montaggio: Quando saldi i fili al jack, assicurati che le saldature siano pulite e solide. Non lasciare che i fili sporgano troppo o che possano toccare la scocca metallica, causando un corto. E stringi bene il dado esterno. Un jack che si muove nel foro è un problema in potenza.
5. Cavi interni e Stagno: Il flusso sanguigno del tuo suono
Questi due sono spesso visti come “dettagli”, ma sono cruciali per la pulizia del segnale e la durabilità del tuo impianto elettrico dello strumento.
Cavi interni: schermatura e spessore
Cavo schermato (Shielded Wire): Per le connessioni più lunghe, come quella tra i pickup e il selettore, o tra il selettore e i potenziometri, usa cavo schermato. È un cavo con un conduttore centrale (il segnale) e una treccia metallica esterna (la massa) che lo avvolge. Questa treccia funge da “gabbia di Faraday” e protegge il segnale da interferenze elettromagnetiche (hum, ronzii).
Il mio must: Per i collegamenti dei pickup, uso cavo schermato a due conduttori (il segnale caldo, il segnale freddo, e la massa comune). È un po’ più difficile da lavorare, ma il risultato in termini di pulizia del suono è impagabile.
Cavo non schermato (Solid Core o Stranded): Per i collegamenti corti di massa (es. tra i potenziometri) o tra i potenziometri e il jack, un cavo non schermato va bene. L’importante è che sia di buona qualità.
Spessore (Gauge): Un 22 AWG (American Wire Gauge) è uno standard per l’elettronica delle chitarre. Non serve andare su cavi più spessi, a meno che tu non abbia esigenze particolari.
La massa è tutto: Un errore comune è trascurare la rete di massa. Tutti i componenti (potenziometri, jack, selettore, ponte) devono essere collegati a una massa comune e solida. Una massa fatta male è la causa numero uno di ronzii e rumori.
Un trucco da Mimmo: Se hai un ronzio che non riesci a eliminare, prova a rifare tutti i collegamenti di massa con un cavo più spesso e saldature impeccabili. A volte è solo questione di un contatto debole.
Stagno: la colla del tuo circuito
on tutto lo stagno è uguale. E non tutte le saldature sono uguali.
Composizione: 60/40 (Stagno/Piombo): Il classico. Facile da lavorare, fonde a una temperatura relativamente bassa e crea saldature lucide e solide. È quello che uso io.
63/37 (Eutettico): Fonde a una temperatura leggermente più bassa e solidifica quasi istantaneamente, riducendo il rischio di saldature fredde. Ottimo per i principianti.
Senza Piombo (Lead-Free): Obbligatorio in molti paesi per l’elettronica di consumo. Richiede temperature di saldatura più alte, è più difficile da lavorare e le saldature possono apparire più opache. Se non sei costretto, evitalo per i tuoi progetti DIY, è più frustrante che altro.
* Anima di Flussante: Assicurati che il tuo stagno abbia un’anima di flussante (flux core). Il flussante pulisce le superfici dal film di ossido e permette allo stagno di scorrere meglio, creando una saldatura più forte e pulita.
Saldature fredde: il nemico numero uno: Una saldatura fredda è una connessione debole, opaca, granulosa, che non ha fuso bene. È la causa di suoni intermittenti, fruscii, e perdita di segnale.
Come evitare saldature fredde (la mia checklist):n1. Pulisci: Le punte del saldatore devono essere pulite. Usa una spugna umida o una paglietta metallica.n2. Stagna: “Stagna” la punta del saldatore con un po’ di stagno prima di ogni saldatura.n3. Calore: Scalda sempre il componente che devi saldare, non lo stagno. Applica la punta del saldatore al componente, poi appoggia lo stagno sul componente stesso (non sulla punta del saldatore).n4. Velocità: Una buona saldatura è veloce e pulita. Non tenere il saldatore sul componente per troppo tempo, potresti danneggiarlo.n5. Raffreddamento: Lascia raffreddare la saldatura senza muovere i componenti.
Un errore da novellino (che ho fatto): Ho usato lo stagno senza piombo per un periodo, pensando di essere più “eco-friendly”. Risultato? Un sacco di saldature brutte, componenti bruciati per l’eccessivo calore, e tanta frustrazione. Sono tornato al 60/40 e la mia vita è migliorata. Per i nostri scopi hobbistici, non c’è problema.
Considerazioni finali: non avere paura di sbagliare
Scegliere i giusti pezzi del wiring per la tua chitarra è un passo cruciale. Non è solo questione di comprare roba cara, ma di capire cosa serve e perché.
Capisco che all’inizio possa sembrare una giungla. Tra valori, curve, materiali e marchi, è facile sentirsi persi. Ma ricorda: ogni liutaio, ogni hobbista, ha iniziato da zero. E ha fatto errori. Molti.
Il mio consiglio più grande è: prova. Sperimenta. Non aver paura di comprare due potenziometri diversi o due condensatori con valori differenti e provarli. È il modo migliore per capire cosa ti piace e cosa funziona per il tuo suono.
E se sbagli? Beh, si dissalda e si rifà. Fa parte del gioco. E ti assicuro che la soddisfazione di sentire il tuo suono prendere vita, pulito, potente e come lo volevi tu, ripagherà ogni sforzo.
Quindi, non tirarti indietro. Prendi il saldatore, scegli i tuoi componenti di cablaggio per chitarra con un po’ più di consapevolezza, e mettiti al lavoro. Ci vediamo in garage!
