Hai Uno Schema Chitarra 3 Pickup? Ecco 3 Soluzioni

Quando ho iniziato a mettere le mani sulle chitarre, la prima cosa che mi spaventava non era tanto fresare un body o livellare i tasti. No, la vera bestia nera era l’elettronica. Quella marea di fili, potenziometri, condensatori e, soprattutto, gli schemi. Sembrava roba da ingegneri aerospaziali, non da uno che al massimo sapeva cambiare una lampadina.

E invece, dopo qualche saldatura malfatta, qualche pickup montato al contrario e un paio di cortocircuiti che mi hanno fatto temere per la vita del mio amplificatore, ho capito una cosa: non è così complicato come sembra. Serve solo pazienza, un saldatore decente e, soprattutto, capire il perché dietro al come. Non solo replicare uno schema, ma capirne la logica.

Se hai una chitarra con tre pickup, magari una Stratocaster, una Telecaster con un terzo pickup al centro, o magari un progetto più custom con tre humbucker, sai che le possibilità sonore sono tante. Ma per sbloccarle tutte, ti serve un schema di cablaggio di una chitarra elettrica a tre pickup che funzioni e, magari, che ti dia qualcosa in più. Oggi vediamo tre approcci diversi, dal classico al più spinto, per tirare fuori il massimo dalla tua configurazione.

Tre Pickup: Perché Complicarsi la Vita? E Come Semplificarla.

Prima di buttarci sugli schemi, facciamo un ripasso veloce sui componenti base che troverai in qualsiasi impianto elettrico di una chitarra con tre bobine. Capire cosa fa ogni pezzo ti aiuterà a non sentirti perso. Pickup: Sono i “microfoni” della chitarra. Trasformano la vibrazione delle corde in un segnale elettrico. Possono essere single coil (bobina singola, suono brillante ma rumoroso) o humbucker (due bobine in controfase, suono più corposo e meno rumore). Quando li colleghi, il cavo “caldo” (hot) va al segnale, e il cavo “freddo” (ground) va alla massa.
Potenziometri (Pots): Sono resistenze variabili. Li usi per controllare il volume (master volume) e il tono (master tone o toni separati). Il valore del pot (es. 250kΩ, 500kΩ) è cruciale.
Volume: Generalmente, per single coil si usano 250kΩ, per humbucker 500kΩ. Questo influenza la quantità di alte frequenze che vengono “scaricate” a massa. Con un valore più alto, passano più alti.
Tono: Anche qui, 250kΩ o 500kΩ. La loro funzione è di lavorare con un condensatore per tagliare le frequenze alte.
Condensatori (Caps): Questi piccoli cilindri o dischetti sono gli alleati dei potenziometri del tono. Servono a “filtrare” le frequenze alte verso massa, rendendo il suono più scuro. Il loro valore (es. 0.022µF, 0.047µF) determina quante alte frequenze vengono tagliate e con che pendenza. Un 0.022µF è molto comune nelle chitarre, specialmente Stratocaster.
Selettore (Switch): Il cuore del tuo layout dei collegamenti per una chitarra a tre fonici. Ti permette di scegliere quale pickup usare, o quali combinazioni. I più comuni sono a 3 vie (Telecaster) o a 5 vie (Stratocaster). Vedremo come un 5-way è fondamentale per i tre pickup.
Jack di Uscita: Il punto finale, dove il segnale della chitarra esce per andare all’amplificatore. Ha due contatti: tip (segnale caldo) e sleeve (massa).

La saldatura? Non è una scienza missilistica. Prendi un saldatore da 30-40W, stagno di buona qualità (60/40 o senza piombo), e fai pratica su qualche filo di scarto. L’obiettivo è creare una connessione solida e pulita, dove lo stagno si fonde bene e copre le superfici. Non deve sembrare una palla di stagno freddo e grigio. Deve essere lucido e liscio. Se non lo è, riscalda e rifai. Nessuno è nato imparato.

Tip da Garage: Prima di saldare, pulisci bene i terminali dei potenziometri e i fili. Una piccola limata o una passata con carta vetrata fine aiuta lo stagno ad aderire meglio. E non aver paura di usare un po’ di nastro isolante o guaina termorestringente per evitare cortocircuiti accidentali dopo aver finito.

La Configurazione Standard: Il Cavallo di Battaglia

Pubblicità

ENYA XMARI Smart Electric Guitar, 39" Beginner Kit with Built-in 4 Effects | Carbon Fiber Body, HSS Pickups, USB-C Recording, Built-in DSP Chip, Headphone Output, App Control, Silent Practice, Black

★ 4.4 (265 recensioni)

Vedi su Amazon

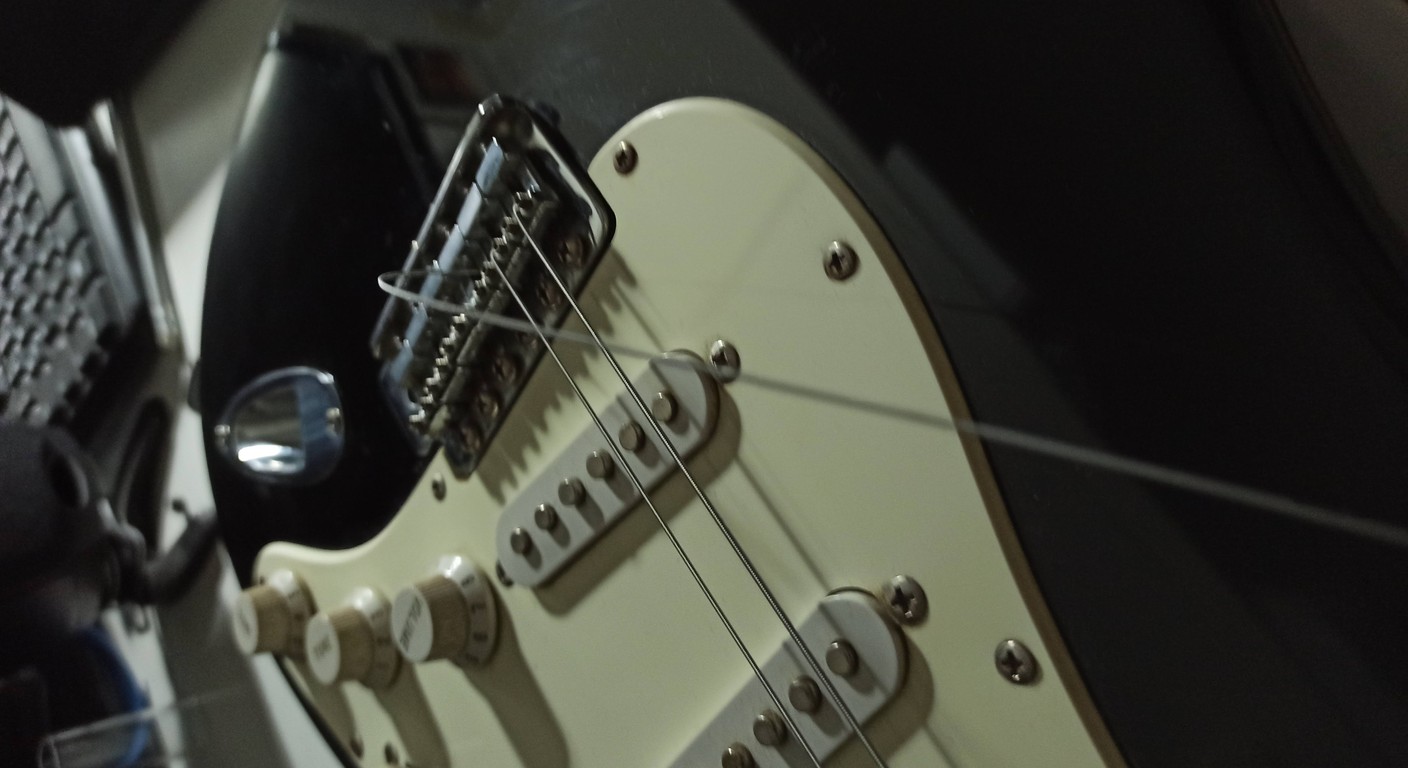

Questa è la base, il punto di partenza per chiunque abbia tre pickup, specialmente se parliamo di single coil. Pensiamo alla classica Stratocaster.

Il diagramma di cablaggio per chitarra a tre sensori più diffuso per una Strat prevede:
Tre single coil (neck, middle, bridge).
Un selettore a 5 posizioni.
Un potenziometro del volume generale (master volume).
Due potenziometri del tono: uno per il pickup al manico e uno per il pickup centrale. Il pickup al ponte, tradizionalmente, non ha controllo di tono. ### Come Funziona il Selettore a 5 ViennQuesto switch è il cervello dell’operazione. Ha diverse linguette (terminali) dove si collegano i pickup e i controlli di tono. Di solito, ne ha 8: 3 per l’input dei pickup, 3 per l’output delle posizioni, e 2 jumper per collegare i comuni.

Le posizioni del selettore funzionano così:n1. Ponte (Bridge): Solo il pickup al ponte è attivo. Suono tagliente, ideale per riff aggressivi e assoli.n2. Ponte + Centro (Bridge + Middle): I due pickup sono attivi insieme, in parallelo. Questo produce un suono “quack” o “out of phase” (non è un vero out of phase, ma un suono più scavato e nasale) molto caratteristico, ottimo per il funk o ritmiche pulite.n3. Centro (Middle): Solo il pickup centrale è attivo. Un suono bilanciato, versatile, buono per ritmiche e assoli.n4. Centro + Manico (Middle + Neck): Anche qui, due pickup in parallelo, con un suono simile alla posizione 2 ma più rotondo. Altro classico per il funk o suoni puliti.n5. Manico (Neck): Solo il pickup al manico è attivo. Suono caldo, rotondo, ottimo per il blues, il jazz e gli assoli melodici. ### Componenti e Collegamenti Chiavenn Pickup: I fili “caldi” di ogni pickup vanno ai rispettivi terminali di input sul selettore a 5 vie. I fili di massa vanno tutti alla massa principale del circuito (di solito sul retro di un potenziometro).
Master Volume: Il segnale in uscita dal selettore (il “comune” dello switch) va al terminale di input del pot del volume (di solito il pin 1 o 3, a seconda di come lo vedi). Il terminale centrale del pot (wiper) è l’uscita del volume, che va al jack. L’altro terminale va a massa.
Toni: Ogni potenziometro del tono riceve il segnale dal pickup che controlla (spesso prelevato direttamente dal terminale del selettore dove è collegato il pickup). Il terminale centrale del pot va a un capo del condensatore, l’altro capo del condensatore va a massa.

Per i valori, con single coil, un master volume da 250kΩ e due toni da 250kΩ sono la scelta più comune. I condensatori, 0.022µF (microfarad) sono lo standard.

Questo schema elettrico chitarra 3 pickup è il più facile da implementare e ti darà subito un suono familiare e versatile. Se stai pensando di modificare la tua chitarra per la prima volta, iniziare da qui è un ottimo punto di partenza. Ti permette di capire le basi senza impazzire.

Aneddoto Mimmo: La prima volta che ho cablato una Strat, avevo i fili di massa tutti aggrovigliati. Sembrava una matassa di spaghetti. Funzionava, ma faceva un ronzio che sembrava un’arnia di api incazzate. Ho imparato a fare un buon “star ground” (tutti i fili di massa convergono in un unico punto) dopo quella esperienza. Credimi, fa la differenza!

Più Opzioni, Stesso Numero di Pickup: Split e Series/Parallel

Ok, la configurazione standard è ottima, ma se vuoi spingerti un po’ oltre? Magari hai una configurazione HSH (Humbucker-Single-Humbucker) o SSH, o anche tre humbucker. Qui entrano in gioco i potenziometri push-pull o i mini-switch, che ti permettono di manipolare i pickup in modi interessanti.

L’idea è aggiungere funzionalità allo stesso circuito per chitarra a 3 pickup, senza aumentare il numero di manopole sul body.

Coil Splitting (o Tapping)

Questa è una delle modifiche più popolari per gli humbucker. Un humbucker, come dice il nome, ha due bobine. Il coil splitting ti permette di “spegnere” una delle due bobine, trasformando l’humbucker in un single coil. Perché farlo? Ti dà la brillantezza e il “twang” di un single coil, mantenendo il pickup humbucker quando serve un suono più corposo e silenzioso. È come avere due pickup in uno. Come funziona? Gli humbucker moderni hanno 4 conduttori più la massa. Due fili sono l’inizio e la fine della prima bobina, altri due sono l’inizio e la fine della seconda bobina. Per fare lo splitting, si “interrompe” il collegamento tra le due bobine, mandando a massa il punto di giunzione di una delle due. Di solito, si usa un potenziometro push-pull: quando tiri la manopola, attivi lo splitting.

Series/Parallel (Serie/Parallelo)

Questa modifica è un po’ meno comune ma altrettanto potente. Puoi applicarla a un singolo humbucker (cambiando il modo in cui le sue due bobine sono collegate) o a due pickup single coil quando sono attivati insieme. Bobine di un Humbucker: Serie (Standard): Le due bobine sono collegate in serie. Il suono è più spesso, con più output e bassi.
Parallelo: Le due bobine sono collegate in parallelo. Il suono è più brillante, con meno output e una risposta in frequenza più aperta, quasi come un single coil ma senza il rumore. Due Single Coil (es. Neck+Middle): Parallelo (Standard): I due pickup sono collegati in parallelo (come nelle posizioni 2 e 4 della Strat).
Serie: I due pickup sono collegati in serie. Questo aumenta l’output e il volume, rendendo il suono più “grosso” e humbucker-like. È una modifica interessante per avere un boost sonoro senza pedali. Come si implementa? Anche qui, potenziometri push-pull o mini-switch sono la soluzione ideale. Un singolo push-pull può controllare lo splitting di un humbucker, o il collegamento serie/parallelo di due pickup attivati insieme. Puoi avere un push-pull per ogni humbucker, o uno master per tutti.

Questa soluzione richiede un schema di cablaggio di una chitarra elettrica a tre pickup un po’ più elaborato, perché i push-pull hanno più terminali da saldare. Ma il principio è lo stesso: segui le linee, capisci cosa fa ogni collegamento. Non ti spaventare dei fili in più, sono solo opzioni extra per il tuo suono.

Consiglio Pratico: Quando usi i push-pull, assicurati di avere abbastanza spazio nel cavity della chitarra. A volte, con molti fili e condensatori, può diventare un po’ affollato. E ricorda di etichettare i fili del pickup se non sono già codificati a colori, ti salverà da un sacco di mal di testa! Puoi trovare schemi dettagliati per coil splitting e serie/parallelo sui siti dei produttori di pickup come Seymour Duncan o DiMarzio. Ad esempio, puoi dare un’occhiata ai diagrammi sul sito di [Seymour Duncan](https://www.seymourduncan.com/resources/wiring-diagrams). Loro sono una fonte affidabilissima.

Sperimentare con i Pickup: Switch Indipendenti e Blender Pots

Se sei un tipo che ama spingere le cose al limite, o semplicemente vuoi un controllo granulare sul tuo suono, esistono soluzioni che si discostano dal classico selettore a 5 vie. Qui parliamo di un diagramma di cablaggio per chitarra a tre sensori che ti permette di combinare i pickup in modi non convenzionali.

Switch On/Off Indipendenti

Immagina di avere un interruttore separato per ogni pickup. Questo ti permette di accendere e spegnere ogni pickup singolarmente, creando combinazioni che un selettore a 5 vie non può offrire. Perché è figo? Tutte le combinazioni: Puoi avere Neck+Bridge (la posizione “Telecaster” su una Strat), Neck+Middle+Bridge tutti insieme, o qualsiasi altra combinazione.
Brian May Style: La Red Special di Brian May usa un sistema simile, con switch on/off e switch di fase, per ottenere i suoi suoni unici. Non servirà arrivare a quel livello di complessità, ma l’idea è quella. Come si fa? Ti servono tre mini-toggle switch (DPDT, Double Pole Double Throw, sono perfetti perché hanno abbastanza terminali per gestire l’on/off e la messa a terra del pickup quando è spento). Ogni pickup va collegato a uno switch, e l’uscita di ogni switch va poi al potenziometro del volume (o al selettore se vuoi mantenere alcune funzioni).

Questa soluzione cambia radicalmente il tuo schema di cablaggio di una chitarra elettrica a tre pickup, eliminando o affiancando il selettore tradizionale a favore di un controllo più diretto. Richiede di praticare dei fori nel body o nel battipenna per gli switch, quindi valuta bene prima di procedere.

Blender Pot

Il blender pot è una manopola che ti permette di “miscelare” il segnale di un pickup con quello di un altro, in modo continuo, invece di un semplice on/off. È spesso usato per aggiungere il pickup al manico in una posizione ponte, o viceversa, in modo graduale. Come funziona? Al posto di un potenziometro del tono, puoi installare un blender pot. Funziona come un “mix” che, quando è a zero, non fa nulla, e quando lo giri, inizia a introdurre il segnale di un altro pickup. Ad esempio, potresti avere il selettore in posizione ponte, e girando il blender, aggiungere gradualmente il pickup al manico. Vantaggi: Infinite sfumature: Non hai solo le posizioni fisse, ma una gamma continua di miscelazioni.
Suoni unici: Puoi trovare il punto esatto in cui i due pickup si completano perfettamente.

Un blender pot è un potenziometro particolare (di solito un pot balance o un pot con cablaggio specifico) che viene inserito nel circuito in modo da bypassare parzialmente il selettore o uno dei pickup. Richiede un po’ più di studio dello schema di cablaggio per tre pickup perché la sua implementazione può variare a seconda dell’effetto desiderato.

Pazienza da Garage: Ricordo quando ho provato a installare un set di switch on/off su una chitarra economica. Ho fatto i fori un po’ stori, e per rimediare ho dovuto allargare i buchi e usare rondelle più grandi. Non è venuta perfetta, ma suonava da dio! L’importante è che funzioni e che tu sia contento del risultato. Ogni errore è una lezione.

La Pazienza del Garage: Non Avere Paura di Sbagliare

Abbiamo visto tre modi per approcciare il cablaggio di una chitarra con tre pickup, dal più classico al più avventuroso. Indipendentemente dalla soluzione che scegli, ci sono un paio di cose che ho imparato sulla mia pelle e che voglio condividere. 1. Controlla, Ricontrolla, Poi Salda: Prima di prendere il saldatore, guarda lo schema. Poi guardalo di nuovo. Poi controlla i componenti. Sono i valori giusti? I fili sono lunghi abbastanza? Una volta saldato, è un casino smontare tutto.n2. Massa è Tutto: Un buon collegamento di massa è fondamentale per ridurre i rumori. Assicurati che tutti i componenti a cui è richiesta la massa (il retro dei potenziometri, i fili di massa dei pickup, il jack sleeve) siano collegati solidamente tra loro e poi al ponte della chitarra.n3. Saldature Pulite e Forti: Una saldatura fredda o debole è una ricetta per i problemi. Se un filo si stacca mentre suoni, è frustrante. Pratica la saldatura, deve essere lucida e formare una “montagnetta” solida.n4. Testa a Ogni Passaggio: Se possibile, testa il circuito man mano che lo costruisci. Collega un pickup, testa. Collega il volume, testa. Questo ti aiuta a isolare eventuali problemi prima che tutto sia chiuso nel cavity.n5. Non Aver Paura di Sbagliare: L’ho detto all’inizio e lo ripeto. Ho bruciato potenziometri, ho fatto cortocircuiti, ho saldato i fili al contrario. Ogni volta ho imparato qualcosa. È così che si diventa bravi. Non esiste un liutaio DIY che non abbia fatto un casino almeno una volta.

Costruire o modificare l’elettronica della tua chitarra è un’esperienza incredibilmente gratificante. Quando colleghi il tuo lavoro all’amplificatore e senti quel suono uscire, quel suono che tu hai creato con le tue mani, è una sensazione impagabile. Non è solo un oggetto, è una parte di te.

Quindi, prendi il tuo saldatore, scegli il tuo schema di cablaggio di una chitarra elettrica a tre pickup preferito e mettiti al lavoro. Il peggio che può succedere è che impari qualcosa di nuovo. E quello, fidati, è sempre un bene.
