Single Coil vs Humbucker: Schema cablaggio rapido

nnQuante volte ti sei trovato davanti a un pickup nuovo, magari un bel single coil fiammante o un humbucker robusto, e ti sei chiesto: “Ok, e adesso? Come lo attacco?” È una scena classica nel garage di chi si diletta con le chitarre, ci sono passato anch’io più volte di quante voglia ammettere. La prima volta che ho aperto il cavity della mia Stratocaster, mi sembrava di avere davanti un groviglio di vermi elettrici. Non ti spaventare: l’elettronica della chitarra è più semplice di quanto sembri.nnNon sono un elettricista, e nemmeno un liutaio professionista. Sono uno che, come te, ha imparato a forza di prove ed errori, di saldature fatte male e rifatte, di schemi letti e reinterpretati. L’obiettivo qui non è farti diventare un guru dei circuiti, ma darti gli strumenti per capire perché certe cose si collegano in un certo modo e come farlo senza farti venire un esaurimento nervoso. Se ci sono riuscito io, con un saldatore da pochi euro e tanta pazienza, puoi farcela benissimo anche tu.nnIn questo articolo, ti guido attraverso il cuore dell’elettronica della chitarra, concentrandoci sulle differenze tra i pickup a bobina singola e quelli a doppia bobina, e come cablarli. Non solo ti mostrerò lo schema, ma ti spiegherò il “perché” dietro ogni connessione. Preparati, si parte!

Il Cuore della Differenza: Single Coil e Humbucker

n

n

n n

n

n

Guitar Pickups Set Single Coil Pickup Humbucker High Output Strat Pickups Guitar Neck/Middle/Bridge Pickups for Stratocaster Electric Guitar Replacement Part Cream

n

★ 5 (2 recensioni)

n n Vedi su Amazonn

n

nnnPrima di mettere mano al saldatore, capiamo cosa abbiamo tra le mani. La scelta tra un pickup single coil e un humbucker non è solo una questione di suono, ma anche di funzionamento e, di conseguenza, di cablaggio. Sono due filosofie diverse per catturare le vibrazioni delle corde.

Il Single Coil: Brillantezza e Carattere

nnImmagina una bobina di filo di rame avvolta intorno a dei magneti. Ecco, quello è un pickup a bobina singola. Il concetto è semplice: le corde metalliche vibrano nel campo magnetico creato dai magneti del pickup, e questa vibrazione induce una piccola corrente elettrica nel filo della bobina. Questa corrente è il segnale audio che poi arriva all’amplificatore.nnIl suono tipico di un pickup di questo tipo è brillante, cristallino, con una grande definizione. Pensa al “twang” di una Telecaster o al suono vetroso di una Stratocaster. Hanno un carattere unico, inconfondibile.nnC’è un rovescio della medaglia, però. Essendo una singola bobina, sono molto sensibili alle interferenze elettromagnetiche esterne. Tradotto: fanno rumore. Quel ronzio di fondo, il famigerato “hum” a 50/60 Hz, è il loro tallone d’Achille. È il prezzo da pagare per quella brillantezza.

L’Humbucker: Potenza e Silenzio

nnL’humbucker è nato proprio per risolvere il problema del ronzio. Il nome stesso, “hum-bucker”, significa “che elimina il ronzio”. Come funziona? Invece di una, ci sono due bobine. Ma non è solo questo il trucco. Le due bobine sono avvolte in direzioni opposte e i loro magneti hanno polarità invertite.nnQuando le vibrazioni delle corde colpiscono le due bobine, i segnali che generano sono in fase tra loro. Ma quando il rumore esterno (il ronzio) colpisce le bobine, per via dell’avvolgimento e della polarità opposta, i segnali di rumore sono fuori fase e si cancellano a vicenda. È un trucco geniale, ideato da Seth Lover per Gibson negli anni ’50.nnIl risultato sonoro è diverso: gli humbucker tendono ad avere un output più elevato, un suono più caldo, più corposo, con meno alti taglienti e più medi. Sono perfetti per generi che richiedono sustain e una certa “grinta”, come il rock o il metal. Il loro cablaggio è un po’ più complesso, visto che ci sono due bobine da gestire, ma niente di impossibile.

I Protagonisti del Circuito: Potenziometri, Condensatori e Switch

nnPrima di lanciarci nel cablaggio vero e proprio, facciamo un ripasso veloce dei componenti che troveremo nel cavity della chitarra. Capire il loro ruolo è fondamentale per non saldare a caso. Questi sono i nostri “attori non protagonisti” ma indispensabili.

I Potenziometri (Pots): Volume e Tono

nnSono quelle piccole manopole che controllano il volume e il tono. Tecnicamente, sono resistenze variabili.

Volume: Controlla la quantità di segnale che arriva dall’amplificatore. Di solito, un terminale è collegato al segnale in ingresso, uno al segnale in uscita (al jack) e il terzo a massa (ground). Ruotando la manopola, si varia la resistenza e quindi il volume.n Tono: Lavora in combinazione con un condensatore. Non riduce il volume, ma taglia le frequenze alte, rendendo il suono più “scuro” o “morbido”.nnI valori più comuni sono 250kΩ (kilo-ohm) e 500kΩ.

250kΩ: Tipici per i pickup a bobina singola. Offrono un suono più caldo e smorzano leggermente gli acuti, il che può aiutare a domare la loro naturale brillantezza. Li ho usati su un paio di Stratocaster che ho assemblato, e la differenza è tangibile.n 500kΩ: Spesso usati con gli humbucker. Permettono di far passare più alte frequenze, mantenendo la chiarezza del suono che altrimenti potrebbe risultare troppo scuro o “fangoso” con potenziometri da 250k.nnEsistono anche potenziometri da 1MΩ (mega-ohm) per chi cerca la massima brillantezza, o valori più bassi (ad esempio 300k) per un compromesso. La scelta non è scolpita nella pietra, ma una buona regola generale è: 250k per single coil, 500k per humbucker.

I Condensatori (Caps): Il Cuore del Tono

nnI condensatori sono piccoli componenti che accumulano e rilasciano carica elettrica. Nel circuito tono della chitarra, agiscono come un “filtro”. Quando abbassi la manopola del tono, il condensatore devia una parte delle frequenze alte verso massa, rimuovendole dal segnale audio.nnI valori più comuni sono 0.022µF (micro-Farad) e 0.047µF.

0.022µF: Comuni con gli humbucker. Rimuovono una quantità di alte frequenze che si adatta bene al loro suono già caldo, senza renderlo troppo cupo.n 0.047µF: Spesso usati con i pickup a bobina singola. Tendono a tagliare più alte frequenze, il che può essere utile per ottenere suoni più morbidi o jazzati dai single coil, che di natura sono molto brillanti.nnAnche qui, la sperimentazione è la chiave. Ho provato condensatori di diversi valori e materiali (ceramici, a film di poliestere, “orange drop”) e ti assicuro che, pur essendo sottili, le differenze ci sono. Non aspettarti stravolgimenti, ma piccole sfumature che possono fare la differenza nel mix. La cosa importante è iniziare con i valori standard e poi, se vuoi, giocare un po’.

Gli Switch: Selettori e Versatilità

nnGli switch servono a selezionare quali pickup sono attivi. Le chitarre elettriche ne usano diversi tipi:

3-way toggle switch: Tipico delle chitarre stile Les Paul. Permette di selezionare il pickup al manico, al ponte, o entrambi.n 5-way blade switch: Standard sulle chitarre stile Stratocaster. Offre cinque posizioni: manico, manico+centro, centro, centro+ponte, ponte.n Push-pull/Push-push pots: Sono potenziometri che integrano uno switch. Tirando o spingendo la manopola, si attiva una funzione aggiuntiva, come lo coil splitting (trasformare un humbucker in un single coil) o la messa in serie/parallelo delle bobine. Sono un ottimo modo per aggiungere versatilità senza forare il body della chitarra. Ne ho montato uno sulla mia Squier modificata, e ha cambiato completamente il carattere del pickup al ponte.

Saldatore a stagno (con punta pulita!)n Stagno per elettronica (meglio se senza piombo per la salute, ma il 60/40 è più facile da lavorare)n Filo elettrico sottile (22-24 AWG, stranded)n Pinze a becco lungo, tronchesinen Cacciavitin Un multimetro (non indispensabile, ma utile per testare continuità)n Un pezzo di cartone o legno per appoggiare i componenti durante la saldaturannPreparazione:

1. Disconnetti la chitarra: Scollega tutto dall’amplificatore. Sembra banale, ma non voglio che tu prenda scosse o bruci qualcosa.n2. Rimuovi il battipenna: Se i pickup e l’elettronica sono montati sul battipenna, svita tutte le viti e solleva delicatamente il battipenna.n3. Organizza i fili: Ogni pickup single coil avrà due fili: uno caldo (segnale) e uno freddo (massa). Identificali. Solitamente il caldo è nero o bianco, il freddo è nudo o verde. Se non sei sicuro, controlla le specifiche del produttore del pickup.

Schema Concettuale (Tre Single Coil, 1 Volume, 2 Toni, 5-way Switch):nnNon pensare a un diagramma intricato con mille linee. Pensiamo al flusso del segnale.

1. I Pickup e lo Switch:n Ogni pickup ha il suo filo caldo che va a un terminale specifico dello switch a 5 vie. Le posizioni dello switch determinano quale pickup (o combinazione di pickup) invia il segnale.n I fili di massa di tutti i pickup vanno collegati insieme e poi a massa (di solito sul retro di un potenziometro).n2. Dallo Switch al Volume:n Il terminale di uscita dello switch (quello che cambia a seconda della posizione scelta) si collega al terminale di ingresso del potenziometro del volume (solitamente il centrale o uno dei laterali, a seconda del tipo di pot).n3. Il Potenziometro del Volume:n Il segnale dal pickup arriva a un terminale.n Il terminale centrale è quello che va al jack di uscita.n L’altro terminale laterale del potenziometro del volume va collegato a massa. Questo è importante per il corretto funzionamento del controllo del volume.n4. I Potenziometri del Tono:n Ogni potenziometro del tono prende il segnale da uno o più pickup (o da una sezione dello switch). Per esempio, il primo tono può controllare il pickup al manico e quello centrale, il secondo tono il pickup al ponte. Il filo caldo del pickup (o dalla sezione dello switch) va a un terminale del potenziometro del tono.n Il terminale centrale del potenziometro del tono va collegato a un condensatore.n L’altro terminale del potenziometro del tono va a massa.n5. I Condensatori del Tono:n Un terminale del condensatore si collega al terminale centrale del potenziometro del tono.n L’altro terminale del condensatore va a massa.n6. Il Jack di Output:n Il terminale “tip” del jack si collega al terminale centrale del potenziometro del volume.n Il terminale “sleeve” del jack si collega a massa.

Punta pulita: Una punta sporca non salda bene. Puliscila con una spugna umida o lana d’acciaio.n Scalda il componente, non lo stagno: Appoggia la punta del saldatore sul componente (es. il terminale del potenziometro) per un paio di secondi, poi tocca il componente con lo stagno. Lo stagno deve fondere sul componente caldo, non sulla punta del saldatore.n Saldature “lucide”: Una buona saldatura è lucida e liscia, a forma di cono. Una saldatura “fredda” è opaca e grumosa, e causerà problemi. Se capita, rifai!n Pazienza da garage: Non avere fretta. Ogni saldatura richiede la sua attenzione. Se stai tremando, fai una pausa. Ricordo la prima volta che ho saldato un jack: ho dovuto rifare la saldatura tre volte perché continuava a staccarsi.nnEcco un link esterno utile per un diagramma più specifico per una Stratocaster standard, che ti può dare un’idea visiva chiara: Seymour Duncan Wiring Diagrams. Non copiare a pappagallo, ma usalo come riferimento per capire il percorso.

nnPassiamo ora ai pickup a doppia bobina. Il cablaggio degli humbucker è un po’ più articolato rispetto ai single coil, principalmente perché ogni humbucker ha due bobine e quindi più fili. La maggior parte degli humbucker moderni ha 4 conduttori più la massa, il che offre più opzioni di cablaggio (come lo coil splitting).

Potenziometri push-pull o push-push.

Identificazione dei fili dell’humbucker:nnQuesto è il punto cruciale. Ogni produttore ha il suo codice colore, quindi controlla sempre lo schema fornito con il tuo pickup specifico! Non fare affidamento sulla memoria o su schemi generici.nnTuttavia, ecco una guida comune per i 4 conduttori + massa:

Bobina 1 (Start/Finish): Di solito un filo “caldo” (es. verde o nero) e un filo “freddo” (es. bianco o rosso).n Bobina 2 (Start/Finish): Altri due fili, che si collegano per formare la serie o il parallelo.n Massa/Schermatura: Un filo nudo o di un colore specifico (es. nero). Questo è il cavo di schermatura del pickup e va sempre a massa.

Verde: Start Bobina 1 (Va a massa in configurazione standard)n Rosso: Finish Bobina 1 (Punto di connessione tra le bobine)n Bianco: Start Bobina 2 (Punto di connessione tra le bobine)n Nero: Finish Bobina 2 (Segnale caldo)n Nudo: MassannIn una configurazione standard, i fili rosso e bianco vengono saldati insieme e isolati (questa è la connessione in serie delle due bobine). Il filo verde va a massa con il nudo, e il nero è il segnale caldo.

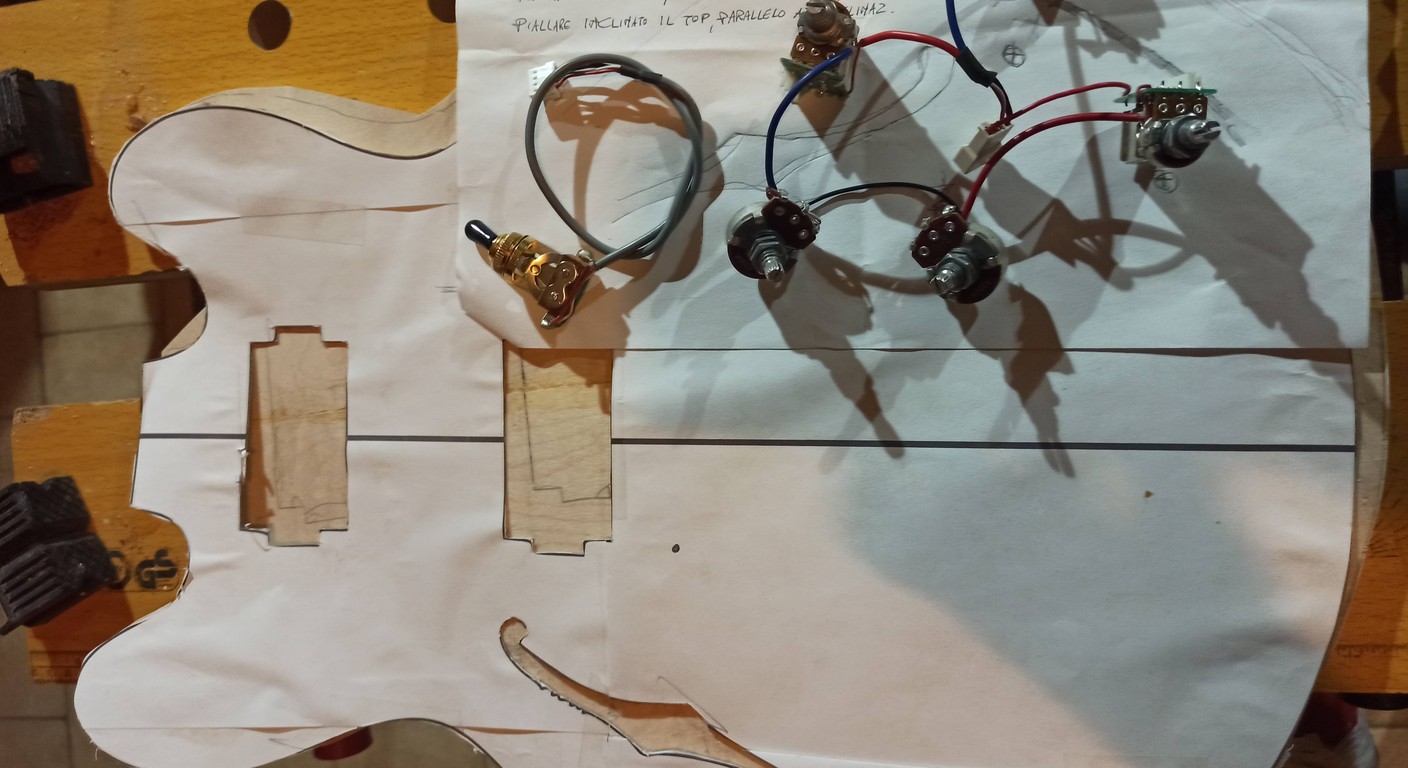

Schema Concettuale (Due Humbucker, 2 Volumi, 2 Toni, 3-way Toggle Switch):nnQuesto è lo schema classico delle chitarre stile Les Paul.

1. I Pickup e lo Switch:n Per ogni humbucker:n Identifica i quattro fili e la massa.n Per un cablaggio standard in serie (il più comune), salda insieme i due fili centrali (es. rosso e bianco per Seymour Duncan) e isolali con del nastro termoretraibile o isolante.n Il filo “caldo” finale (es. nero per SD) è il segnale che va allo switch.n Il filo “freddo” (es. verde per SD) e il filo di massa nudo vanno collegati insieme a massa.n Lo Switch a 3 vie:n Il segnale “caldo” del pickup al manico va a un terminale dello switch.n Il segnale “caldo” del pickup al ponte va a un altro terminale dello switch.n Il terminale di uscita dello switch (quello che manda il segnale selezionato) va al circuito.n2. I Potenziometri di Volume Individuali:n Ogni humbucker avrà il suo potenziometro del volume.n Il segnale “caldo” dal pickup (o dal suo filo di uscita, dopo aver collegato le bobine in serie) va al terminale di ingresso del potenziometro del volume (es. il terminale laterale sinistro).n Il terminale centrale del potenziometro del volume va al terminale di ingresso del potenziometro del tono corrispondente.n L’altro terminale laterale del potenziometro del volume va a massa.n3. I Potenziometri del Tono Individuali:n Ogni potenziometro del tono è collegato al proprio potenziometro del volume.n Il segnale dal terminale centrale del potenziometro del volume arriva a un terminale del potenziometro del tono.n Il terminale centrale del potenziometro del tono va collegato a un condensatore.n L’altro terminale del potenziometro del tono va a massa.n4. I Condensatori del Tono:n Un terminale del condensatore si collega al terminale centrale del potenziometro del tono.n L’altro terminale del condensatore va a massa.n5. Dal Volume/Tono allo Switch (e poi al Jack):n Il segnale “caldo” del potenziometro del volume del pickup al manico va al terminale “manico” dello switch a 3 vie.n Il segnale “caldo” del potenziometro del volume del pickup al ponte va al terminale “ponte” dello switch a 3 vie.n Il terminale di uscita dello switch si collega al terminale “tip” del jack di output.n6. Il Jack di Output:n Il terminale “tip” del jack si collega all’uscita dello switch.n Il terminale “sleeve” del jack si collega a massa.

Aneddoto personale: La prima volta che ho saldato un humbucker, mi sono confuso con i colori dei fili e ho invertito la fase di una bobina. Il risultato era un suono debolissimo e sottile, quasi “nasale”. Ho dovuto disfare tutto e rifare, controllando con il multimetro la continuità e la fase. È un errore comune, non preoccuparti!

Il Coil Splitting: un Humbucker che suona come un Single Coil

nnQuesta è una modifica che offre molta versatilità. Permette di “spegnere” una delle due bobine di un humbucker, facendolo suonare (quasi) come un single coil. Ottieni il meglio dei due mondi: la potenza dell’humbucker e la brillantezza del single coil, anche se con un output inferiore e un po’ di rumore in più, visto che hai disattivato la cancellazione di fase.

Come si fa:nnDi solito, si usa un potenziometro push-pull.

1. I due fili che collegano le bobine dell’humbucker (es. rosso e bianco per SD) vengono saldati insieme e poi collegati a un terminale dello switch push-pull.n2. L’altro terminale dello switch push-pull viene collegato a massa.nnQuando lo switch è in una posizione, le bobine sono in serie (humbucker). Quando lo si tira (o spinge), il circuito si chiude a massa su una bobina, disattivandola e lasciando attiva solo l’altra, trasformando il pickup in un single coil. È una modifica relativamente semplice ma molto efficace per espandere la tua tavolozza sonora. Ho montato un push-pull su un vecchio Epiphone Les Paul e ha dato una seconda vita a quella chitarra, rendendola molto più adatta a generi diversi.

Oltre il Base: Mescolare e Abbinare

nnUna volta che hai preso confidenza con i cablaggi base, il mondo delle modifiche si apre. Molti chitarristi amano mescolare i tipi di pickup per ottenere suoni unici.

Configurazioni Ibride: HSS, HSH

nnLe configurazioni HSS (Humbucker-Single-Single) o HSH (Humbucker-Single-Humbucker) sono molto popolari perché offrono una vasta gamma di suoni. Per esempio, una Stratocaster HSS ti dà il crunch di un humbucker al ponte per i riff più pesanti, e la chiarezza dei single coil al centro e al manico per i suoni più puliti.

Cosa cambia nel cablaggio?

Potenziometri: Qui devi fare una scelta. I single coil preferiscono 250k, gli humbucker 500k. In una configurazione mista, spesso si opta per un compromesso, tipo 500k per tutti i potenziometri, accettando che i single coil possano essere un po’ più brillanti del solito, o si usano potenziometri separati per volume/tono in base al pickup. Un’altra soluzione è usare un potenziometro master volume da 500k e potenziometri tono da 250k per i single coil e 500k per l’humbucker, se lo schema lo permette. È un campo di sperimentazione.n Switching: Gli switch a 5 vie sono progettati per le configurazioni SSS o HSS. Se hai una HSH, potresti aver bisogno di uno switch più complesso, come un superswitch a 4 poli 5 vie, per gestire tutte le combinazioni desiderate (es. coil splitting automatico in certe posizioni).n Fase: Quando si mescolano pickup di marche o modelli diversi, c’è sempre la possibilità che siano “fuori fase”. Se due pickup sono attivi contemporaneamente e sono fuori fase, il suono risulterà sottile, debole e nasale. Questo succede perché le onde sonore si cancellano a vicenda. Per risolvere, devi invertire i fili caldi e freddi di uno dei due pickup. È un classico problema da “ah, ecco perché suona strano!”.

Serie/Parallelo: Normalmente, le due bobine di un humbucker sono collegate in serie. Questo dà il massimo output. Collegarle in parallelo riduce l’output ma offre un suono più brillante e “aperto”, quasi come un single coil ma senza il ronzio. Si può fare con uno switch push-pull o un mini-toggle.n Phase Switch: Uno switch che inverte la fase di un pickup rispetto all’altro. Se attivi due pickup e uno è fuori fase, ottieni quel suono “thin” e “quacky”. È un effetto che alcuni usano creativamente, ma non è per tutti.nnQueste modifiche aggiungono strati di complessità, ma anche di versatilità. Per chi ama smanettare, sono un campo di gioco fantastico. Ricorda sempre di fare un passo alla volta e di testare ogni modifica prima di richiudere tutto.

1. Nessun Suono:n Cavo: Il cavo chitarra-ampli funziona? Prova con un altro.n Amplificatore: L’amplificatore è acceso e funziona?n Jack di output: I fili sono saldati correttamente al jack? Il terminale “tip” (segnale) e “sleeve” (massa) sono al loro posto? A volte si toccano, mandando il segnale a massa.n Volume: Il potenziometro del volume è a zero? È saldato correttamente? Se il filo di massa del potenziometro del volume è staccato, potresti non avere alcun suono.n Saldature fredde: Controlla tutte le saldature. Una saldatura opaca, grumosa o che si stacca facilmente è una saldatura fredda. Rifalla.n Fili staccati: Un filo si è staccato da un potenziometro o dallo switch?n Switch: Lo switch è saldato correttamente e fa contatto?

2. Suono Debole o Sottile (Out of Phase):n Questo è il classico sintomo di pickup fuori fase, specialmente quando due pickup sono attivi contemporaneamente. Se hai mescolato marche o tipi diversi, controlla i fili caldi/freddi di uno dei pickup e prova a invertirli. Ricorda: inverti entrambi i fili (segnale e massa) di un pickup, non solo uno!

3. Ronzio Eccessivo (Hum):n Single Coil: Se hai single coil, un certo ronzio è normale. Se è eccessivo:n Massa: Controlla tutte le connessioni di massa. Sono tutte saldate saldamente? Il ponte è collegato a massa? Le schermature del cavity sono a massa?n Schermatura: Il cavity è schermato correttamente con vernice conduttiva o foglio di rame/alluminio? Se no, fallo. Fa una differenza enorme.n Interferenze: Stai suonando vicino a luci fluorescenti, monitor, trasformatori? Allontanati e vedi se migliora.n Humbucker: Se un humbucker ronza come un single coil, quasi certamente hai un problema di cablaggio. Controlla che le due bobine siano collegate correttamente in serie e che i fili di massa siano saldati bene. Potrebbe esserci una bobina scollegata.

4. Controlli Tono/Volume non Funzionanti:n Potenziometri: Controlla le saldature sul potenziometro. Il filo di massa è collegato?n Condensatore: Per il tono, il condensatore è saldato correttamente tra il potenziometro del tono e massa? Se è staccato o danneggiato, il controllo del tono non funzionerà.

Un trucco da garage:nnQuando hai un problema di ronzio o mancanza di suono, prendi un pezzo di filo e toccalo su vari punti del circuito (con l’ampli acceso a basso volume). Se tocchi un punto di massa e il ronzio diminuisce, hai trovato una massa che non sta facendo il suo lavoro. Se tocchi un punto di segnale e senti un “pop” nell’ampli, sai che il segnale arriva fino a lì. Questo ti aiuta a isolare il punto del problema.nnRicorda, la pazienza è la tua migliore amica in queste situazioni. Non affrettarti, controlla ogni saldatura e ogni connessione. Spesso il problema è una cosa banale che si è staccata o è stata saldata male.

Conclusione: Il Tuo Suono, Le Tue Mani

nnEccoci alla fine di questo viaggio nel cuore elettrico della chitarra. Abbiamo visto che la scelta tra pickup single coil e humbucker non è solo questione di suono, ma anche di capire come funzionano e come cablarli. Non è magia, è fisica di base e un po’ di manualità.nnSpero che questa guida ti abbia tolto un po’ di quella paura che a volte ci blocca quando si tratta di aprire la chitarra e mettere mano all’elettronica. Il segreto, te lo ripeto, è la pazienza e la voglia di imparare dagli errori. Io ho bruciato un potenziometro la prima volta che ho provato a fare
