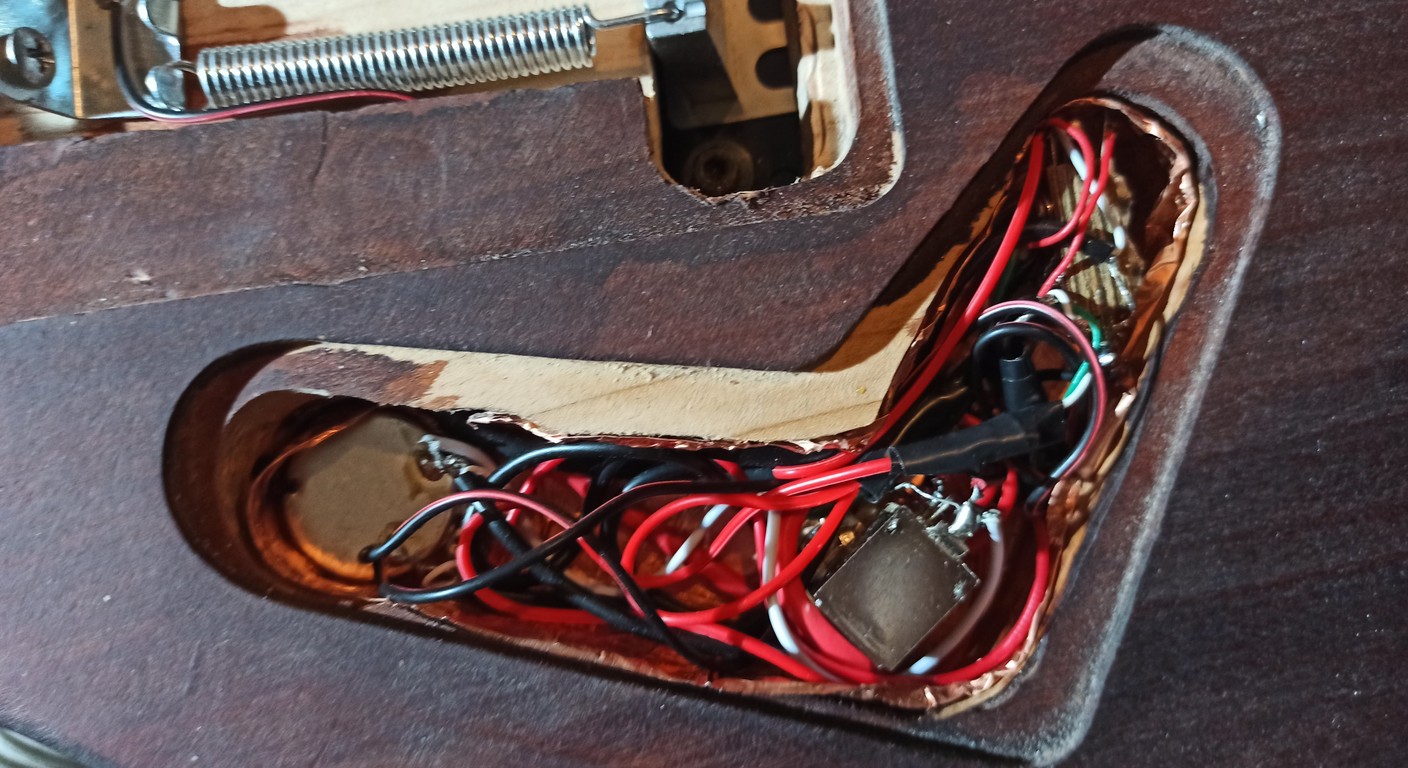

Cablaggio Condensatori Chitarra: Guida Essenziale per il Tuo Suono
Quando ho iniziato a mettere le mani sulle chitarre, a smontare e rimontare l’elettronica, c’era una cosa che mi metteva un po’ di soggezione: i condensatori chitarra. Tutti ne parlavano, chi diceva che facevano miracoli, chi che erano solo un dettaglio insignificante. E poi c’erano tutti quei numeri, microfarad, nanofarad, picofarad… sembrava di dover studiare ingegneria elettronica solo per cambiare un piccolo componente.
Beh, la verità è che non è affatto così complicato. Anzi. Dopo averne saldati un bel po’, sbagliato un bel po’ e rifatto ancora di più, ho capito che sono uno di quei dettagli che, se capiti e usati bene, possono davvero fare la differenza nel suono della tua sei corde. E la cosa bella è che se ci sono riuscito io, con il mio saldatore da quattro soldi e la pazienza di un bradipo, puoi farlo anche tu.
In questa guida, non ti darò solo le istruzioni “come fare”. Ti spiegherò anche il “perché” dietro ogni scelta, perché capire il funzionamento ti libera dalla paura di sbagliare e ti apre un mondo di sperimentazione sonora. Preparati a sporcarti le mani (di stagno, in questo caso) e a dare una nuova voce alla tua chitarra.
Cosa sono i Condensatori e Perché Sono Cruciali nel Circuito della Chitarra?
Partiamo dalle basi, senza troppi giri di parole. Immagina un condensatore come un piccolo, minuscolo serbatoio di energia elettrica. Non la immagazzina come una batteria, ma la rilascia e la assorbe in un modo particolare. Nel nostro caso, nel circuito di una chitarra elettrica, questo piccolo componente passivo ha un compito ben specifico: agire da filtro.
Quando giri la manopola del tono della tua chitarra, quello che stai facendo è, nella maggior parte dei casi, attivare o disattivare questo filtro. Il condensatore per chitarra, in combinazione con il potenziometro del tono, decide quali frequenze alte vengono “tagliate” e mandate a massa, e quali invece passano all’amplificatore. Più “tagli” le alte, più il suono diventa morbido, scuro, meno squillante.
Questo significa che il valore del condensatore influenza direttamente la gamma di frequenze che puoi controllare con il potenziometro del tono. Un valore più alto taglierà più frequenze alte, rendendo il controllo del tono più “drastico” o “scuro” nella sua azione. Un valore più basso, al contrario, permetterà di mantenere più brillantezza anche quando il tono è completamente chiuso.
on è un effetto di boost or cut attivo, come in un equalizzatore. È un filtro passivo che lavora sottraendo. Capire questo è fondamentale per non aspettarsi miracoli, ma per apprezzare il suo ruolo nel modellare la voce finale dello strumento. È un po’ come avere un piccolo scultore del suono sempre a portata di mano.
Il “Perché” dietro il “Come”
Sì, puoi saldare un condensatore seguendo uno schema, e funzionerà. Ma se capisci il principio, puoi iniziare a sperimentare. Hai presente quel suono un po’ troppo “aperto” o “vetroso” che a volte senti? O magari vuoi un suono più scuro per certi riff jazz o blues? Ecco, il controllo del tono, e quindi il condensatore, è il tuo primo alleato.
Molti pensano che il condensatore sia solo un “tappo” per le alte. In un certo senso è vero, ma la sua interazione con gli altri componenti del circuito – i pickup, i potenziometri – crea una risonanza che può essere più o meno musicale. È qui che entra in gioco la “magia” (o l’ingegneria, dipende da come la vedi) di questo piccolo componente.
Ricorda: stiamo parlando di circuiti passivi. Non c’è amplificazione, solo attenuazione e filtraggio. Il suono di base viene dai tuoi pickup e dal tuo legno. Il condensatore ti aiuta a plasmare quel suono, a dargli diverse sfumature, non a cambiarlo radicalmente. È un pennello, non una tela nuova.
I Valori dei Condensatori: Numeri che Fanno la Differenza
Ok, ora che abbiamo capito a cosa serve, parliamo dei numeri. Ogni condensatore per chitarra ha un valore di capacità, espresso in Farad (F). Ma un Farad è un’unità enorme per le nostre applicazioni, quindi useremo i suoi sottomultipli:
Microfarad (µF o uF): Un milionesimo di Farad (10^-6 F).
Nanofarad (
F): Un miliardesimo di Farad (10^-9 F).
Picofarad (pF): Un milionesimo di milionesimo di Farad (10^-12 F).
All’inizio, questi prefissi sembrano un po’ arabo. Ma con un po’ di pratica, ti ci abituerai. La cosa importante è sapere come si relazionano tra loro:
1 µF = 1000
Fn 1
F = 1000 pFn Quindi, 1 µF = 1.000.000 pFnnQuando vedi un condensatore con scritto “.022”, significa 0.022 µF. Lo stesso vale per “.047” che è 0.047 µF. A volte, soprattutto sui condensatori più piccoli, vedrai numeri come “223” o “473”. Questo è un codice: le prime due cifre sono il valore, la terza è il moltiplicatore (il numero di zeri). Quindi:
223: 22 seguito da 3 zeri pF = 22.000 pF = 22
F = 0.022 µFn 473: 47 seguito da 3 zeri pF = 47.000 pF = 47
F = 0.047 µFn 104: 10 seguito da 4 zeri pF = 100.000 pF = 100
F = 0.1 µFnnQuesto sistema ti permette di leggere quasi tutti i condensatori che trovi in giro.
Valori Comuni e Cosa Significano per il Tuo Suono
el mondo delle chitarre, i valori più comuni che incontrerai sono:
0.022 µF (22
F): Questo è probabilmente il valore più diffuso per i single coil (Stratocaster, Telecaster) e molti humbucker. Offre un taglio delle frequenze alte bilanciato, permettendo al tono di scurirsi senza diventare completamente “fangoso”. È un buon punto di partenza per quasi tutto.
0.047 µF (47
F): Spesso trovato su chitarre tipo Les Paul con humbucker. Questo valore taglia una porzione più ampia di alte frequenze rispetto allo 0.022 µF, risultando in un controllo del tono più “drammatico” o “scuro” quando lo si abbassa. Se vuoi un suono più vellutato, questo è un ottimo candidato.
0.1 µF (100
F): Meno comune, ma usato in alcune configurazioni vintage o per chi cerca un tono estremamente scuro. L’azione del potenziometro sarà molto incisiva, e il suono con il tono a zero sarà molto ovattato. Potrebbe essere troppo per alcuni, ma per altri è il suono che cercano.
0.015 µF (15
F): Un valore più piccolo, a volte usato per ammorbidire leggermente il tono senza perdere troppa brillantezza. Utile se trovi che lo 0.022 µF sia già troppo.
La tensione di lavoro (VDC) è un altro valore che trovi sui condensatori. Per le chitarre passive, dove lavoriamo con tensioni bassissime generate dai pickup, qualsiasi condensatore da 50V o più è perfettamente adeguato. Non preoccuparti troppo di questo dato, a meno che tu non stia costruendo un pedale con tensioni più alte. La qualità del suono non dipende dalla tensione nominale, ma dal tipo di dielettrico e dalla precisione del valore.
Insomma, il valore del condensatore è il tuo “regolatore di scurezza”. Più alto è il numero, più scuro può diventare il tuo suono quando chiudi il tono. Provare valori diversi è il modo migliore per capire quale si adatta al tuo orecchio e al tuo stile.
Tipologie di Condensatori per Chitarra: Quale Scegliere?
Ok, i numeri li abbiamo capiti. Ma non tutti i condensatori sono uguali. Ci sono diverse “famiglie” di condensatori, e ognuna ha le sue caratteristiche. Non ti mentirò: alcune differenze sono sottili, altre sono più evidenti. E poi c’è tanto hype nel mondo della chitarra, quindi cerchiamo di fare chiarezza con i piedi per terra.
Le principali tipologie che incontrerai e che sono adatte al cablaggio condensatori chitarra I am:
1. Condensatori Ceramici (Ceramic Disc): Cosa sono: Piccoli dischetti piatti, economici e molto comuni. Li trovi in quasi tutte le chitarre di serie, soprattutto quelle meno costose.
Pros: Costo irrisorio, dimensioni ridotte, disponibili ovunque. Fanno il loro lavoro.
Against: Sono spesso accusati di essere “meno musicali” o di introdurre una certa “asprezza” nel taglio delle alte. Alcuni audiofili li evitano come la peste. La tolleranza (precisione del valore) può essere più ampia rispetto ad altri tipi.
Il mio parere: Per iniziare, vanno benissimo. Se stai costruendo la tua prima chitarra o facendo un upgrade economico, non sentirai una differenza abissale rispetto a un condensatore più costoso, a meno che tu non abbia un orecchio bionico e un impianto da migliaia di euro. Non farti spaventare da chi li snobba a priori.
2. Condensatori a Film (Polyester, Polypropylene, Mylar): Cosa sono: Sono fatti arrotolando sottili strati di materiale plastico (il “film”) e fogli metallici. Hanno forme diverse, spesso a “goccia” o rettangolari.
Pros: Più stabili, con tolleranze più strette (cioè, il loro valore è più vicino a quello dichiarato). Tendono a essere più “trasparenti” e “musicali” nel taglio delle alte frequenze rispetto ai ceramici. Sono un ottimo compromesso tra costo e qualità.
Against: Leggermente più grandi dei ceramici, e un po’ più costosi.
Esempi famosi: THE Orange Drop (di solito in polipropilene o poliestere) rientrano in questa categoria e sono un classico. Sono diventati quasi uno standard per molti liutai e customizzatori proprio per il loro ottimo rapporto qualità/prezzo e la loro affidabilità sonora.
3. Condensatori Oil-Paper (PIO – Paper In Oil): Cosa sono: Sono condensatori più “vintage” nel design, dove il dielettrico è carta imbevuta d’olio. Spesso sono cilindrici e sigillati in metallo.
Pros: Molti li considerano i “migliori” per il tono, sostenendo che offrano un taglio delle alte più morbido, caldo e naturale, con una minore perdita di definizione. Hanno un certo fascino vintage.
Against: Sono i più costosi e i più ingombranti. La loro precisione e stabilità nel tempo possono variare. Spesso il loro prezzo elevato è dovuto più all’aura “vintage” che a una reale superiorità misurabile in ogni contesto.
Il mio parere: Li ho provati. E sì, c’è una differenza che si sente. Il taglio delle alte è effettivamente più “vellutato”. Ma è una differenza che giustifica un costo 5 o 10 volte superiore? Dipende dal tuo orecchio, dal tuo budget e da quanto sei maniaco del dettaglio. Non aspettarti che trasformino una chitarra economica in una boutique. Però, se hai già una buona base e vuoi un tocco di raffinatezza, un PIO può essere una bella aggiunta.
L’Importanza dell’Orecchio
La verità è che la scelta del tipo di condensatore è molto personale. Non c’è un “migliore” in assoluto. Dipende dal suono che cerchi, dai tuoi pickup, dal tuo amplificatore e, soprattutto, dal tuo orecchio.
Il mio consiglio? Inizia con qualcosa di affidabile come un Orange Drop da 0.022 µF o 0.047 µF. Sono economici, facili da trovare e ti daranno un’ottima base per capire come funziona il controllo del tono. Poi, se ti viene la curiosità (e ti verrà, fidati!), puoi iniziare a sperimentare con PIO o altri tipi. L’importante è non farsi prendere dalla “condensatorite” acuta che porta a spendere cifre folli per differenze minime.
Ricorda sempre che il cablaggio dei condensatori chitarra è solo una parte dell’equazione. Il legno, i pickup, i potenziometri, i cavi… tutto contribuisce al suono finale. Non caricare tutto il peso del “buon suono” su un singolo, minuscolo componente.
Cablare il Condensatore: Lo Schema Base e la Pazienza da Garage
Finalmente, passiamo alla parte pratica: la saldatura. Non ti preoccupare, non è magia nera. È solo un po’ di stagno, calore e precisione. Se hai già saldato qualche cavo o un jack, sei già a metà dell’opera. Se è la tua prima volta, prenditi qualche minuto per fare pratica su un pezzo di filo o su un circuito vecchio.
The cablaggio del condensatore nel circuito del tono è piuttosto standard e si basa su un principio semplice: il condensatore è in serie con una parte del potenziometro e l’altra estremità va a massa.
Prendiamo un potenziometro del tono standard (di solito un potenziometro logaritmico da 500kΩ o 250kΩ). Questo pot ha tre terminali (o “lugs”):
Terminal 1 (sinistra, guardando il retro del pot con i terminali verso l’alto): Di solito collegato a massa.
Terminal 2 (centrale): Il “wiper” o cursore, che si muove quando giri la manopola.
Terminal 3 (destra): Di solito collegato al segnale in ingresso.
Il condensatore si collega tra il terminale centrale (2) del potenziometro del tono e la massa. A volte, per comodità, si salda una delle gambe del condensatore direttamente al corpo del potenziometro stesso, che è già collegato a massa.
Passaggi Pratici per il Cablaggio Standard
Ecco come procedere, passo dopo passo, con la calma e la pazienza che serve in garage:
1. Prepara l’area di lavoro: Assicurati di avere un piano pulito, ben illuminato. Un supporto per il saldatore e un morsetto a “terza mano” sono fondamentali per tenere fermi i componenti.n2. Identifica i punti di saldatura: Individua il potenziometro del tono che vuoi modificare.
Identifica il terminale centrale (wiper) del potenziometro.
Identifica un punto di massa. Il retro del potenziometro stesso è un ottimo punto di massa.n3. Prepara il condensatore: I condensatori a film o ceramici non hanno polarità, quindi non importa quale gamba saldi dove.
Taglia le gambe (reofori) del condensatore alla lunghezza giusta. Non troppo corte (non ci arrivi), non troppo lunghe (rischi cortocircuiti). Lascia un po’ di gioco per eventuali aggiustamenti.
Piega leggermente le gambe per facilitare la saldatura.n4. Saldatura (la parte cruciale): Pre-stagna le punte: Se il tuo saldatore non ha una punta già stagnata e pulita, mettici un po’ di stagno fresco. Pulisci la punta con una spugnetta umida. Una punta pulita e stagnata è essenziale per una buona saldatura.
Applica il calore: Appoggia la punta del saldatore sul terminale centrale del potenziometro e, contemporaneamente, su una delle gambe del condensatore. Devi scaldare both i componenti.
Applica lo stagno: Dopo un paio di secondi, tocca la zona riscaldata con lo stagno. Lo stagno dovrebbe sciogliersi e fluire rapidamente, creando un giunto lucido e omogeneo. Non mettere lo stagno sulla punta del saldatore e poi portarlo sul componente; deve fluire sul componente caldo.
Togli il calore: Rimuovi prima lo stagno, poi il saldatore. Mantieni fermo il condensatore per un paio di secondi mentre lo stagno si raffredda e solidifica. Una “saldatura fredda” (opaca, granulosa) è un problema comune che porta a falsi contatti. Se succede, rifai tutto.
Ripeti per la massa: Salda l’altra gamba del condensatore a un punto di massa. Come dicevo, il corpo del potenziometro stesso è un’ottima soluzione. Se ci sono già altri fili a massa lì, saldati insieme.n5. Verifica: Una volta saldato, controlla visivamente che non ci siano cortocircuiti, fili volanti o saldature fredde. Muovi delicatamente il condensatore per assicurarti che sia ben saldo.
Se vuoi rinfrescarti le idee su come modificare l’elettronica della tua chitarra in generale, abbiamo una guida completa che ti può dare una mano con le basi della saldatura e l’organizzazione dei componenti.
Un Consiglio da Chi Ha Sbagliato: La Pazienza
on avere fretta. La saldatura è un’arte che si impara con la pratica. Se la prima saldatura non viene perfetta, non ti scoraggiare. Rifalla. È meglio spendere qualche minuto in più per avere un giunto solido e affidabile che dover riaprire la chitarra dopo un mese per un falso contatto.
Ricorda di usare stagno di buona qualità, preferibilmente con un’anima di flussante, e un saldatore con una punta adeguata (di solito una punta a cacciavite piccola o conica va bene per l’elettronica delle chitarre). E non dimenticare mai di scollegare l’alimentazione se stai lavorando su circuiti attivi, anche se in una chitarra passiva il rischio è minimo, è una buona abitudine.
Modifiche e Sperimentazioni: Vai Oltre il Basic con i Condensatori
Una volta che hai preso confidenza con il cablaggio condensatori chitarra standard, il bello è che puoi iniziare a giocare e a personalizzare ancora di più il tuo suono. Non limitarti a copiare gli schemi, capisci cosa fanno e poi modificali per le tue esigenze.
Il Treble Bleed Mod: Salvare le Alte Frequenze
Una delle modifiche più popolari che coinvolge un condensatore è il “treble bleed mod”. Hai presente quando abbassi il volume della chitarra e il suono diventa un po’ “impastato” o perde brillantezza? Questo succede perché, abbassando il volume, il potenziometro del volume agisce anche come un filtro, tagliando una parte delle frequenze alte.
Il treble bleed mod serve proprio a evitare questo. Si installa un piccolo condensatore (spesso in parallelo con una resistenza) sul potenziometro del volume, in modo che le frequenze alte possano “bypassare” il potenziometro e arrivare all’amplificatore anche quando il volume è basso.
How to do it: Si salda un piccolo condensatore (valori tipici: 1000 pF, 1200 pF, 2200 pF) tra il terminale di ingresso e quello di uscita del potenziometro del volume. A volte si aggiunge una resistenza in parallelo al condensatore (es. 150kΩ o 220kΩ) per rendere l’effetto più graduale e naturale.
Cosa cambia: Mantiene la brillantezza e la definizione del suono anche a bassi volumi, rendendo il controllo del volume molto più usabile.
My advice: Provalo! È una modifica economica e reversibile che può migliorare notevolmente l’usabilità del potenziometro del volume. A me ha cambiato la vita in situazioni in cui dovevo abbassare il volume senza perdere presenza.
Condensatori per Pickup Specifici: Non Tutte le Chitarre Sono Uguali
Come accennavo prima, il valore del condensatore interagisce con i pickup. Non c’è una regola ferrea, ma ci sono delle tendenze:
Single Coil (Strat, Tele): Spesso si usano valori come 0.022 µF o anche 0.015 µF. I single coil sono già di per sé brillanti, e un valore troppo alto potrebbe rendere il controllo del tono eccessivamente scuro per molti. Alcuni preferiscono un 0.047 µF per un tono più “bluesy” e scuro.
Humbucker (Les Paul, SG): Generalmente si parte da 0.022 µF o 0.047 µF. Gli humbucker sono più corposi e scuri per natura, quindi un valore più alto può accentuare questa caratteristica in modo piacevole, senza rendere il suono troppo “fangoso” come potrebbe succedere con un single coil.
Ma queste sono solo linee guida. Il tuo orecchio è il giudice finale. Ho visto Les Paul suonare benissimo con 0.022 µF e Stratocaster con 0.047 µF. Non aver paura di provare e sentire.
Sperimentare con i Valori: Il Tuo Laboratorio Sonoro
Il bello del fai da te è che puoi sperimentare senza paura. Compra qualche condensatore di valori diversi (0.015 µF, 0.022 µF, 0.033 µF, 0.047 µF, 0.1 µF) di tipo economico (ceramici o Orange Drop) e provali uno alla volta.
How to do: Salda un condensatore, prova la chitarra. Poi dissalda e salda il successivo. Annota le tue impressioni.
Cosa cercare: Quanto taglia le alte frequenze?
Il taglio è “musicale” o “aspro”?
Con il tono a zero, il suono è ancora utilizzabile per te?
Un piccolo trucco da garage: Se non vuoi saldare e dissaldare ogni volta, puoi usare dei morsetti a coccodrillo per testare rapidamente diversi condensatori. Collega un morsetto al terminale centrale del potenziometro del tono e l’altro a massa, e poi collega i vari condensatori ai morsetti. Non è una soluzione permanente, ma per testare al volo è fantastico.
Un’altra idea è l’uso di un “tone pot” push-pull o un mini-switch per selezionare due valori di condensatore diversi. In questo modo, con un semplice click, puoi passare da un tono più aperto a uno più scuro. È una modifica un po’ più avanzata, ma molto gratificante.
“Le differenze tra i tipi di condensatori possono essere sottili, ma sono reali. Sperimentare è la chiave per trovare quello che funziona meglio per te.” – Seymour Duncann
Questo è un ottimo punto di partenza per approfondire la teoria e la pratica sui condensatori, direttamente da un’autorità nel campo dei pickup e dell’elettronica per chitarra.
FAQ Veloci da Garage
“Cosa succede se metto un condensatore ‘troppo grande’?”
Il controllo del tono diventerà molto più aggressivo. Quando lo abbassi, il suono diventerà estremamente scuro e ovattato molto rapidamente, quasi inutilizzabile per molti stili. Ma se cerchi quel suono, può andare bene!
“E se non sento differenze tra un condensatore e l’altro?”
Non preoccuparti! Le differenze possono essere molto sottili, specialmente tra condensatori di buona qualità dello stesso valore ma di tipo diverso (es. Orange Drop vs PIO). L’orecchio si affina con l’esperienza. Magari il tuo amplificatore o i tuoi pickup attuali non esaltano quelle sfumature. L’importante è che la chitarra suoni bene per te. Non tutti devono sentire le stesse cose.
* “Posso usare un condensatore di recupero da una vecchia radio?”
Certo, se il valore è giusto e il condensatore è ancora in buone condizioni. Assicurati solo che non sia un condensatore elettrolitico (quelli hanno polarità e non vanno bene per il tono passivo di una chitarra). Quelli a film o ceramici di recupero possono essere ottimi per la sperimentazione.
Conclusione: Il Condensatore, un Piccolo Dettaglio con un Grande Potenziale
Eccoci alla fine di questa piccola odissea nel mondo dei condensatori chitarra. Spero di averti tolto un po’ di quella soggezione che provavo io all’inizio. Come hai visto, non c’è nulla di particolarmente complesso: è un componente semplice, con un ruolo specifico e ben definito nel modellare il suono della tua chitarra.
on è un interruttore magico che trasformerà la tua chitarra economica in un modello boutique da migliaia di euro. Però è un potente strumento di personalizzazione, un pennello che ti permette di aggiungere sfumature al tuo tono. Che tu voglia un suono più scuro e vellutato per il blues, o mantenere la brillantezza quando abbassi il volume, il condensatore è lì per aiutarti.
Il mio consiglio finale è sempre lo stesso: prova, sperimenta, sporcati le mani. Non aver paura di sbagliare, perché ogni errore è una lezione. E fidati del tuo orecchio: alla fine, è l’unica cosa che conta davvero. Prendi il saldatore, scegli il tuo condensatore e dai una nuova voce alla tua chitarra. Sono sicuro che non te ne pentirai!
