Guitar Jack Wiring Diagram: 3 Mistakes to Avoid

When asked what is the most underrated component in an electric guitar, my answer is almost always the same: the output jack. Sembra una banalità, un semplice connettore, eppure è il punto in cui tutto il segnale che hai creato con pickup, potenziometri e switch deve uscire pulito e indisturbato. E ho visti di tutti i colori, credetemi. Chitarre con circuiti da urlo che suonavano peggio di una radiolina a transistor, solo per colpa di un scheme of wiring of the electric guitar jack done badly. And yes, I fell for it too, more than once. The first few times I touched electronics, I thought the important thing was to solder, period. But no, there's a Why dietro ogni connessione. Questo articolo non è per spaventarvi, anzi. È per darvi gli strumenti per non fare i miei stessi errori e per capire cosa succede “sotto il cofano” quando il suono non è quello giusto. Se ci sono riuscito io, con i miei attrezzi da garage e tanta buona volontà, potete farcela anche voi. L’importante è non aver paura di sbagliare e, soprattutto, di rifare.

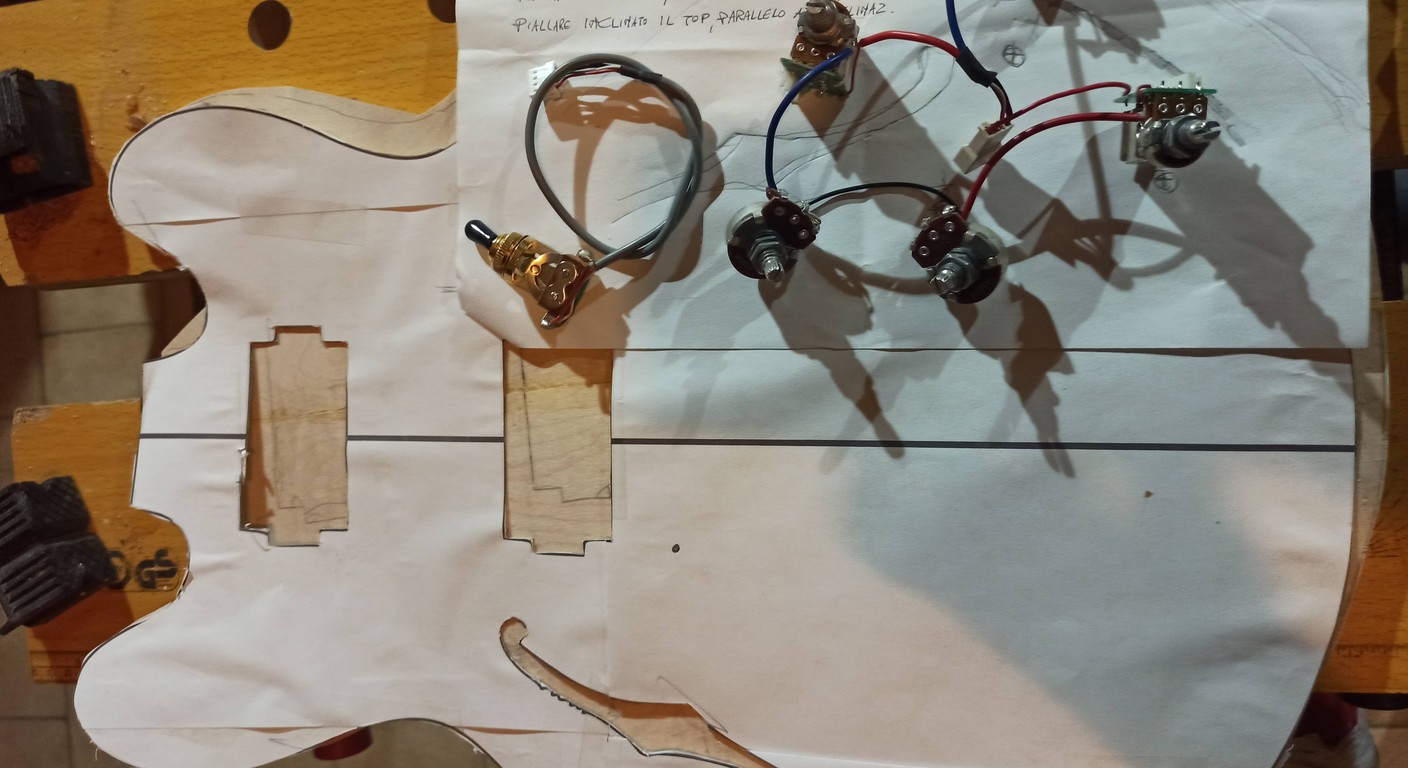

Il Jack di Uscita: Un Componente Fondamentale e Spesso Ignorato

Pensateci bene: il segnale elettrico generato dai pickup della vostra chitarra, dopo aver attraversato potenziometri, condensatori e switch, arriva al output jack. Questo è l’ultimo anello della catena prima che il suono raggiunga l’amplificatore. Se qui c’è un intoppo, tutto il lavoro precedente è vanificato. Molti si concentrano sulla qualità dei pickup, sull’efficacia della schermatura o sulla scelta dei potenziometri, ed è giusto. Ma il connettore jack è il ponte finale, il punto di non ritorno per il vostro prezioso segnale analogico. Un collegamento difettoso qui può introdurre rumore, interruzioni o addirittura far scomparire del tutto il suono.

Anatomia di un Jack Mono Standard

Nella maggior parte delle chitarre elettriche passive, si usa un jack mono da 1/4 di pollice (6.35 mm). Questo tipo di jack ha due contatti principali:

• The Tip (punta): Questo è il contatto che porta il segnale “caldo” o positivo. È qui che il segnale audio della chitarra viene prelevato.
• The Sleeve (manicotto): Questo è il contatto che porta la massa (ground) o il segnale negativo. Serve a chiudere il circuito e a fornire un riferimento per il segnale.

Esistono anche jack stereo (TRS – Tip, Ring, Sleeve), usati per chitarre attive con batterie o per collegamenti particolari, ma per la maggior parte delle chitarre passive il mono è lo standard. Comprendere questa semplice distinzione è il primo passo per un cablaggio jack chitarra corretto.

Errore 1: La Saldatura Fredda o Mal Fatta

Questo è il classico errore del principiante, ma credetemi, capita anche ai più esperti quando si ha fretta o si usano gli strumenti sbagliati. Una saldatura fredda è una connessione che sembra salda ma in realtà non lo è. Il metallo di apporto (lo stagno) non si è fuso correttamente con i terminali, creando una giunzione debole, porosa e con una scarsa conduttività elettrica.

Cosa Significa Saldatura Fredda?

Immaginate due pezzi di metallo che dovrebbero essere uniti. In una saldatura perfetta, lo stagno si fonde con entrambi i metalli, creando una singola entità conduttiva. In una saldatura fredda, lo stagno si limita a “appoggiarsi” sui terminali, come una goccia solidificata. Visivamente, può apparire opaca, grumosa o con crepe.

Perché è un Problema?

Una saldatura fredda agisce come un resistore variabile o un interruttore intermittente nel percorso del segnale. Questo porta a:

• Perdita di segnale: Il suono può essere debole o inesistente.
• Rumori e fruscii: La connessione instabile introduce rumore statico o intermittente.
• Interruzioni improvvise: Il suono va e viene, specialmente quando si muove la chitarra o il cavo.
• Impedenza instabile: Questo può influire negativamente sul suono complessivo e sull’interazione con l’amplificatore.

Ricordo una volta, su una mia Stratocaster modificata, avevo un ronzio fastidioso che non riuscivo a eliminare. Ho controllato tutti i collegamenti, schermato il vano elettronica, ma niente. Alla fine, era una saldatura fredda sul output jack, proprio dove il filo di massa si collegava allo sleeve. Sembrava perfetta, ma con un leggero movimento si apriva e chiudeva il contatto. Frustrante, ma istruttivo.

Come Evitare e Correggere le Saldature Fredda

La chiave è la pazienza e la tecnica corretta.

1. Stagmatura (Tinning): Prima di unire i fili, stagnate sia il filo che il terminale del jack. Applicate una piccola quantità di stagno a ciascun componente separatamente. Questo aiuta a garantire una migliore fusione.
2. Temperatura Corretta del Saldatore: Un saldatore troppo freddo non fonderà lo stagno correttamente, uno troppo caldo può bruciare l’isolante dei fili o danneggiare i componenti. Per l’elettronica delle chitarre, un saldatore da 30-40 watt con una punta pulita e ben stagnata è l’ideale. Personalmente, uso un saldatore a temperatura controllata e lo tengo tra i 350°C e i 370°C.
3. Riscaldare i Componenti, Non lo Stagno: Appoggiate la punta del saldatore sui terminali da saldare (sia il filo che il contatto del jack) per un paio di secondi. Poi, applicate lo stagno sul punto di contatto tra i componenti e la punta del saldatore. Lo stagno dovrebbe sciogliersi e fluire, creando una giunzione liscia e brillante.
4. Non Muovere la Connessione Finché non si Raffredda: Dopo aver rimosso il saldatore e lo stagno, tenete fermi i componenti per qualche secondo finché la saldatura non si solidifica completamente.
5. Visual Inspection: Una buona saldatura è lucida, liscia e ha una forma a cono o a montagnetta. Se è opaca, grumosa o presenta “punte” di stagno, è una saldatura fredda e va rifatta.

Per rifare una saldatura fredda, è sufficiente scaldarla di nuovo, aggiungere un po’ di stagno fresco (che aiuta a far rifluire quello vecchio) e ripetere il processo. Non abbiate paura di sciogliere e rifare. È meglio una saldatura rifatta bene che una lasciata male.

Errore 2: Inversione di Polarità o Connessioni Sbagliate

Questo errore è meno comune della saldatura fredda, ma può essere altrettanto frustrante, specialmente quando si segue uno schema cablaggio jack chitarra senza capirne il perché. Consiste nel collegare il filo del segnale alla massa e viceversa, o nel collegare componenti a terminali sbagliati.

Tip e Sleeve: Non Scambiateli!

Il principio base è semplice:

• Il filo del segnale “caldo” (di solito il conduttore centrale del cavo schermato che proviene dai potenziometri o dallo switch) va sempre al Tip del jack.
• Il filo di massa (la treccia schermante del cavo o un filo separato di massa dal circuito) va sempre allo Sleeve del jack.

Se invertite questi due, la chitarra suonerà, ma potreste avere un segnale molto debole, rumore eccessivo o problemi di fase quando combinata con altri strumenti o effetti. In pratica, la vostra chitarra starebbe usando la massa come segnale e il segnale come massa, creando un cortocircuito parziale o un circuito ad alta impedenza con riferimento a massa.

Il Problema dei Jack Stereo in Chitarre Passive

A volte, per errore o per recuperare un componente, si può usare un jack stereo (TRS) al posto di uno mono (TS). Un jack stereo ha tre contatti: Tip, Ring, Sleeve. Se lo si usa in una chitarra passiva, è fondamentale collegare correttamente solo il Tip e lo Sleeve. Se si collega il segnale al Ring o si lascia il Ring flottante, si possono creare problemi:

• Short circuits: Se il Ring tocca accidentalmente la massa o il Tip, può causare un cortocircuito.
• Perdita di segnale: Il segnale potrebbe non raggiungere correttamente l’amplificatore.
• Ronzii e rumori: Un contatto flottante può fungere da antenna per le interferenze.

In caso di jack stereo, il Ring dovrebbe essere collegato allo Sleeve (massa) se non utilizzato per funzioni specifiche (come l’alimentazione della batteria per circuiti attivi). Questo garantisce che quando si inserisce un cavo mono standard (TS), il Ring venga correttamente messo a terra.

Chitarre Attive e Jack Stereo

Nelle chitarre con elettronica attiva (pickup attivi, preamplificatori), il output jack è quasi sempre stereo. Questo non è per un segnale stereo, ma per un’altra funzione. Quando si inserisce un cavo mono (TS) in un jack stereo, la punta (Tip) si collega al segnale, e la massa (Sleeve) si collega alla massa. Il “Ring” del jack stereo, che normalmente non viene utilizzato per il segnale audio in questo contesto, viene invece impiegato per accendere e spegnere l’alimentazione della batteria del circuito attivo. Quando il cavo TS viene inserito, lo Sleeve del cavo si collega al Ring del jack, chiudendo il circuito della batteria e accendendo l’elettronica. Quando il cavo viene rimosso, il circuito si apre e la batteria si spegne. Se si cabla male questo aspetto, la batteria si scaricherà continuamente o l’elettronica non si accenderà affatto. Quindi, prima di saldare, guardate attentamente lo schema cablaggio jack chitarra specifico per il vostro tipo di chitarra (passiva o attiva) e per il tipo di jack che avete. Non date nulla per scontato. Un’occhiata veloce a uno schema come quelli disponibili su siti di produttori di pickup (ad esempio, le risorse di cablaggio di Seymour Duncan) o su forum specializzati può togliervi ogni dubbio.

Errore 3: Scarsa Schermatura e Interferenze

Questo non è un errore di cablaggio *diretto* del jack, ma è strettamente correlato al modo in cui la massa è gestita nel circuito di uscita e può manifestarsi come un problema del jack stesso. Una schermatura insufficiente o una gestione errata della massa (ground) può portare a ronzii, fruscii e interferenze elettromagnetiche.

Il Ruolo della Massa (Ground)

La massa è il punto di riferimento a potenziale zero di tutto il circuito elettrico della chitarra. Tutti i componenti (pickup, potenziometri, switch, ponte, corde) devono essere collegati alla massa per funzionare correttamente e per scaricare le interferenze. Il output jack è il punto finale dove la massa del circuito della chitarra si collega alla massa del cavo e, di conseguenza, all’amplificatore.

Cosa Succede con Scarsa Schermatura?

Se la massa non è ben collegata o se ci sono “loop di massa” (ground loops) o se i cavi del segnale non sono adeguatamente schermati, la chitarra diventa un’antenna per rumori indesiderati:

• Ronzii a 50/60 Hz: tipici delle interferenze della rete elettrica.
• Fruscii ad alta frequenza: spesso causati da luci al neon, monitor, dimmer o altri dispositivi elettronici nelle vicinanze.
• Interferenze radio: in rari casi, la chitarra può captare segnali radio.

Il filo del segnale caldo che va al Tip del jack è particolarmente vulnerabile. Se non è un cavo schermato, o se la sua schermatura non è correttamente collegata alla massa, può captare rumore.

Come Garantire una Buona Schermatura e Gestione della Massa

1. Cavi Schermati: Utilizzate cavi schermati per tutti i collegamenti lunghi all’interno della chitarra, in particolare quelli che vanno dai potenziometri o dallo switch al output jack. Il conduttore centrale porta il segnale, la treccia esterna è la massa e serve a schermare il segnale dalle interferenze.
2. Massa Comune (Star Ground): Idealmente, tutti i collegamenti di massa dovrebbero convergere in un unico punto, chiamato “star ground” o “massa a stella”. Questo minimizza i loop di massa. Nel caso del jack, la massa del circuito dovrebbe essere portata direttamente allo Sleeve.
3. Schermatura del Vano Elettronica: Anche se non è direttamente un problema del jack, schermare l’intero vano elettronica con nastro di rame o vernice conduttiva è fondamentale per ridurre le interferenze che possono poi essere captate dai cavi interni, compreso quello del jack. Assicuratevi che questa schermatura sia a sua volta collegata alla massa.
4. Controllo delle Connessioni: Ogni punto di massa (retro dei potenziometri, carcassa degli switch, ponte della chitarra) deve essere saldamente collegato tra loro e infine allo Sleeve del output jack.

Una volta stavo lavorando su una chitarra semi-acustica che aveva un ronzio pazzesco. Il proprietario mi diceva che era “normale” per quel tipo di chitarra. Invece no. Il problema era che il filo di massa dal ponte non era collegato correttamente alla massa generale del circuito, e la schermatura interna era lacunosa. Ho rifatto tutti i collegamenti di massa, ho usato un cavo schermato per il percorso segnale-jack e ho aggiunto un po’ di schermatura al vano. Il ronzio è quasi sparito. Il segnale che arriva al jack è pulito, e il jack lo trasferisce all’ampli senza aggiungere disturbi.

Preparazione e Strumenti Essenziali per un Cablaggio Efficace

Prima di iniziare qualsiasi lavoro di saldatura, una buona preparazione è metà del lavoro. Non improvvisate. Avete bisogno di pochi ma buoni strumenti e di un ambiente adeguato.

Il Setup del Vostro Angolo di Lavoro

1. Superficie di Lavoro Pulita e Ben Illuminata: Un tavolo stabile, sgombro, con buona luce, preferibilmente una lampada da tavolo orientabile.
2. Ventilazione Adeguata: I fumi dello stagno non fanno bene. Aprite una finestra o usate un aspiratore di fumi.
3. Supporto per la Chitarra o per il Pickguard: Se lavorate direttamente sulla chitarra, usate un tappeto di gomma o un supporto per non graffiarla. Se lavorate sul pickguard smontato, assicuratelo per evitare movimenti.

Indispensable Tools

• Saldatore a Stagno: Come detto, 30-40 watt con punta fine o a temperatura controllata. Una punta pulita è fondamentale.
• Stagno per Elettronica: Usate stagno con flussante incorporato (es. 60/40 o 63/37 stagno/piombo, o senza piombo se preferite, ma è più difficile da lavorare). Diametro sottile (0.6mm-0.8mm) è l’ideale.
• Pompa Dissaldante o Treccia Dissaldante: Per rimuovere lo stagno in eccesso o correggere errori. Sono il vostro “undo” button.
• Tronchesine e Spelafili: Per tagliare e spelare i fili con precisione. Evitate di usare un coltello per spelare i fili, si rischia di tagliare i conduttori interni.
• Terza Mano (Supporto con Pinze): Uno strumento prezioso per tenere fermi i fili e i componenti mentre saldate. Non sottovalutatelo, vi salverà da molte frustrazioni.
• Multimetro (Tester): Essenziale per controllare la continuità dei circuiti e individuare cortocircuiti. Non un lusso, ma una necessità.
• Panno Umido o Spugna per Pulire la Punta del Saldatore: Mantiene la punta pulita e efficiente.
• Occhiali di Protezione: Piccoli schizzi di stagno possono capitare. Meglio prevenire.

Il Processo di Cablaggio del Jack: Passo Dopo Passo

Ora che abbiamo capito gli errori da evitare e abbiamo gli strumenti giusti, vediamo come procedere per un cablaggio jack chitarra pulito e funzionale.

1. Scollegate la Chitarra: Assicuratevi che la chitarra sia scollegata dall’amplificatore. Se avete un circuito attivo, staccate la batteria.
2. Identificate i Fili Esistenti (se state sostituendo): Se state sostituendo un jack, notate bene quali fili sono collegati a quali terminali. Fate una foto! È il modo più semplice per non fare errori.
3. Rimuovete il Vecchio Jack (se necessario): Usate il saldatore per scaldare le vecchie saldature e rimuovere i fili. Usate la pompa dissaldante per pulire i terminali.
4. Preparate i Fili: Spelate con cura circa 3-5 mm di isolante dai fili che andranno al jack. Se usate cavo schermato, separate la treccia di massa dal conduttore centrale.
5. Stagnate i Fili e i Terminali del Jack: Applicate una piccola quantità di stagno sia sulla parte scoperta dei fili che sui terminali Tip e Sleeve del nuovo jack. Questo passaggio è cruciale per una buona saldatura.
6. Collegate il Filo del Segnale (Caldo): Il filo del segnale principale (di solito quello che arriva dal volume o dallo switch) va saldato al terminale del Tip del jack. Questo è il terminale più lungo e isolato dal corpo del jack.
7. Collegate il Filo di Massa: Il filo di massa (la treccia schermante del cavo del segnale, o un filo separato che porta la massa da potenziometri/ponte) va saldato al terminale dello Sleeve del jack. Questo è il terminale più corto che è in contatto con il corpo metallico del jack.

   **Nota del Liutaio da Garage**: Nelle mie esperienze, ho trovato che un errore comune è non assicurarsi che la massa del corpo del jack sia ben collegata. A volte, il jack è montato su una placca metallica che dovrebbe essere a massa, ma non lo è. Controllate sempre la continuità con il multimetro!

8. Controllate le Saldature: Una volta saldati entrambi i fili, ispezionate le giunzioni. Devono essere lucide, lisce e solide. Tirate delicatamente i fili per assicurarvi che siano ben saldi.
9. Continuity Test with Multimeter:
   • Posizionate il multimetro sulla modalità “continuità” (di solito emette un bip).
   • Collegate un puntale del multimetro al Tip del jack e l’altro al punto da cui proviene il segnale (es. terminale caldo del potenziometro del volume). Dovrebbe esserci continuità (bip).
   • Fate lo stesso per la massa: un puntale allo Sleeve del jack, l’altro a un punto di massa del circuito (es. retro di un potenziometro). Dovrebbe esserci continuità.
   • Verificate che non ci siano cortocircuiti: non deve esserci continuità tra Tip e Sleeve del jack. Se c’è, avete un corto!
10. Rimontate e Testate la Chitarra: Una volta che siete sicuri delle connessioni, rimontate il jack nel suo alloggiamento. Collegate la chitarra all’amplificatore e provatela. Muovete il cavo, strimpellate, ruotate i potenziometri. Ascoltate attentamente eventuali rumori o interruzioni.

Test e Troubleshooting: Quando il Suono non è Quello Giusto

Hai seguito tutti i passaggi, hai saldato con cura, eppure la chitarra non suona come dovrebbe? Non preoccuparti, è un’esperienza comune nel modify a guitar. Il troubleshooting è una parte essenziale del processo.

Common Problems and Their Solutions

• No Sound:
  • Causa più probabile: Un filo di segnale (Tip) o di massa (Sleeve) completamente scollegato, oppure un cortocircuito tra Tip e Sleeve.
  • Solution: Controlla la continuità con il multimetro. Verifica visivamente che nessun filo tocchi un altro per sbaglio. Rivedi le saldature sul jack.
• Suono Debole o Intermittente:
  • Causa più probabile: Saldatura fredda, connessione allentata o parzialmente interrotta.
  • Solution: Ispeziona tutte le saldature, specialmente quelle sul jack. Tocca delicatamente i fili con uno stuzzicadenti mentre la chitarra è collegata all’ampli (a basso volume!) per vedere se il suono cambia o si interrompe.
• Ronzio Forte e Costante:
  • Causa più probabile: Problema di massa. Il filo di massa non è collegato, o c’è un loop di massa.
  • Solution: Verifica che il filo di massa sia saldamente collegato allo Sleeve del jack e che tutti i punti di massa nel circuito siano interconnessi. Controlla la schermatura del vano elettronica.
• Suono “Sottile” o con Mancanza di Bassi:
  • Causa più probabile: Inversione di fase in un pickup (meno probabile per il jack), o un problema con un condensatore.
  • Solution: Se il problema è solo dopo aver toccato il jack, è raro che sia il jack stesso. Potrebbe essere un problema di cablaggio generale o un condensatore collegato male.

Il Multimetro: Il Vostro Miglior Amico

Non posso sottolinearlo abbastanza: un multimetro è uno strumento indispensabile per il troubleshooting. Vi permette di:

• Verificare la Continuità: Assicurati che il segnale e la massa abbiano un percorso ininterrotto.
• Identificare Cortocircuiti: Trova dove i fili si toccano accidentalmente.
• Misurare la Resistenza: Utile per controllare potenziometri e pickup.

Imparare a usare un multimetro è un piccolo investimento di tempo che vi ripagherà mille volte. Ci sono tanti tutorial online, anche su YouTube, che spiegano le basi in pochi minuti. (Ad esempio, potete cercare “come usare un multimetro” su Google per trovare guide utili, come quelle su siti di elettronica generale).

Consigli del “Liutaio da Garage”

Dopo anni passati a saldare e dissaldare, a fare e rifare circuiti in garage, ho imparato alcune lezioni che vanno oltre la tecnica.

1. Pazienza, Pazienza, Pazienza: L’elettronica delle chitarre non è un lavoro da fretta. Prendetevi il vostro tempo. Se vi sentite frustrati, fate una pausa. Un errore fatto in fretta vi costerà il doppio del tempo per essere corretto.
2. Documentate Tutto: Prima di smontare, fate foto. Disegnate schemi. Annotate i colori dei fili. È incredibile quanto possa essere utile una foto scattata in fretta quando non ricordate più dove andava quel filo nero.
3. Non Abbiate Paura di Sbagliare: Sbagliare è l’unico modo per imparare davvero. Ogni errore è un’opportunità per capire meglio. Ho fatto saldature fredde, cortocircuiti, ho invertito fili… e ogni volta ho imparato qualcosa di nuovo.
4. Usate Materiali di Qualità: Un buon jack di uscita, come un Switchcraft o un Pure Tone, costa qualche euro in più ma vi risparmierà un sacco di grattacapi. Lo stesso vale per lo stagno e i fili.
5. Pulizia è Efficienza: Mantenete la punta del saldatore pulita. Pulite i contatti dei componenti. Un ambiente di lavoro pulito aiuta la concentrazione e riduce la probabilità di errori.

The output jack wiring della vostra chitarra è un piccolo ma cruciale pezzo del puzzle. Dedicargli la giusta attenzione e cura può fare la differenza tra un suono cristallino e una performance rovinata da rumori indesiderati. Non è magia, è solo fisica ed elettronica di base, resa accessibile con un po’ di pratica e gli strumenti giusti.

Conclusion

Abbiamo esplorato gli errori più comuni nel cablaggio del jack di uscita della chitarra: le insidiose saldature fredde, le confusioni di polarità e connessione, e l’importanza cruciale di una corretta gestione della massa e della schermatura per combattere le interferenze. Ricordate, il jack è il punto di arrivo del vostro segnale, e la sua corretta installazione è fondamentale per garantire che tutto il lavoro fatto sui pickup, potenziometri e switch non vada sprecato. Con gli strumenti giusti, un po’ di pazienza e la volontà di capire il “perché” dietro ogni connessione, potrete affrontare questo compito con fiducia e ottenere un suono pulito e potente dalla vostra chitarra.

FAQ

D: Posso usare un jack stereo al posto di uno mono nella mia chitarra passiva?

R: Tecnicamente sì, ma non è consigliato a meno che non si sappia esattamente cosa si sta facendo. Un jack stereo (TRS) ha un contatto extra (il Ring) che in una chitarra passiva non è utilizzato per il segnale audio. Se non viene collegato correttamente (di solito unendolo alla massa), può creare problemi di rumore o cortocircuiti. È sempre meglio usare un jack mono (TS) per chitarre passive per semplicità e affidabilità.

D: Ogni quanto dovrei controllare il cablaggio del mio jack di uscita?

R: Se non riscontri problemi, non c’è una frequenza fissa. Tuttavia, se la tua chitarra subisce molti trasporti, cadute o è usata intensivamente, è una buona idea dare un’occhiata ogni tanto, magari una volta all’anno. I sintomi di un jack difettoso (rumori, interruzioni, suono debole) sono chiari indicatori che è arrivato il momento di ispezionare e, se necessario, rifare le saldature.
