Modding chitarra signature: cablaggio definitivo

nnQuante volte mi è capitato di guardare una chitarra signature, una di quelle sognate per anni, e pensare: “Cavolo, suona da paura, ma… non è la mia chitarra.” È un po’ come comprare un abito su misura fatto per un altro: ti sta bene, certo, ma non ti calza a pennello. Ed è qui che entra in gioco il modding, la vera magia del fai da te. Non per snaturare uno strumento, ma per farlo tuo, per cucirgli addosso quel suono, quella risposta, quella sensazione che solo tu cerchi.nnNon sono un liutaio con la bottega storica, ve lo dico subito. Sono uno che, come tanti di voi, ha passato serate intere in garage, con il saldatore in mano e lo schema elettrico stampato a fianco, a volte capendoci poco, altre volte illuminandosi. Ho sbagliato, ho bruciato potenziometri, ho fatto ronzare chitarre come zanzariere impazzite. Ma ogni errore è stato una lezione, e alla fine, il suono che cercavo è arrivato. E se ce l’ho fatta io, con la mia “pazienza da garage”, ce la puoi fare anche tu.nnIn questo articolo, ci addentreremo nel cuore pulsante della tua signature model chitarra: l’elettronica. Parliamo di come il cablaggio, i pickup, i potenziometri, gli switch, i jack e i condensatori non siano solo componenti, ma veri e propri tasselli che compongono il tuo suono. Ti toglierò la paura della saldatura, ti farò vedere lo schema elettrico come una mappa del tesoro e ti darò tutti i trucchi che ho imparato sul campo. Il tuo obiettivo? Un cablaggio definitivo, pulito, silenzioso, e soprattutto, il tuo suono.

Il Cuore Elettronico: Pickup e Potenziometri – La Scelta che Fa la Differenza

n

n

n n

n

n

Standard Stratocaster Electric Guitar – Olympic White

n

★ 4.4 (23 recensioni)

n n Vedi su Amazonn

n

nnnQuando pensiamo al suono di una chitarra, la prima cosa che ci viene in mente sono i pickup. E giustamente. Sono loro i microfoni che catturano le vibrazioni delle corde. Ma non è solo questione di “single coil” o “humbucker”. C’è un mondo dietro, e capirlo ti aiuterà a scegliere con cognizione di causa.

I Pickup: Non Solo Bobine e Magneti

nnOgni pickup è un universo a sé. Al di là della configurazione (singolo o doppio), quello che conta davvero sono i magneti e il tipo di avvolgimento.

Tipi di Magneti:n Alnico II: Sono magneti più deboli, che danno un suono più morbido, caldo, con meno attacco e una maggiore enfasi sulle medie. Perfetti per il blues, il jazz o per chi cerca un suono vintage e cantabile. Mi ricordo la prima volta che ho montato un set di Alnico II su una Les Paul: sembrava cantare come una voce umana.n Alnico V: Il più comune. Offre un buon equilibrio tra attacco, sustain e chiarezza. Ha un output maggiore rispetto all’Alnico II e un suono più brillante e dinamico. Ottimo per il rock classico, il pop, e un po’ per tutto, diciamo. Se non sai da dove iniziare, un buon Alnico V è quasi sempre una scommessa vinta.n Ceramici: Sono i magneti più potenti. Hanno un output elevato, un attacco molto pronunciato e un suono più aggressivo, spesso con una risposta in frequenza più piatta o con un boost sulle alte e basse. Ideali per il metal, l’hard rock, o quando cerchi la massima botta. Ho provato una volta a mettere un humbucker ceramico al ponte su una Stratocaster che di solito montava single coil Alnico V. Il risultato? Un muro di suono, ma zero sfumature. Dipende sempre da cosa cerchi!

Output dei Pickup:n Low Output: Meno segnale, più dinamica, puliti cristallini, ma richiedono un buon overdrive per spingere l’ampli. Ottimi per chi gioca con il volume della chitarra per pulire il suono.n Medium Output: Il compromesso ideale per molti, versatile per vari generi.n High Output: Tanto segnale, ideali per suoni distorti e per far saturare l’ampli facilmente. Possono però sacrificare un po’ di dinamica e chiarezza sui puliti.

Resistenza (DCR): È il valore in Ohm che spesso trovi nelle specifiche. In generale, un valore più alto indica più avvolgimenti e quindi un output maggiore e un suono più scuro. Ma attenzione: non è l’unica metrica e non è sempre direttamente proporzionale all’output percepito o al timbro. È solo un pezzo del puzzle.nnLa mia esperienza? Ho imparato a mie spese che non basta comprare il pickup più costoso o quello “usato da X chitarrista”. Bisogna capire come interagisce con il legno della tua chitarra, con il tuo amplificatore e, soprattutto, con le tue mani. La tua signature model chitarra merita pickup che esaltino il tuo modo di suonare.

Valori di Resistenza:n 250kΩ: Il classico per i single coil. Carica meno il circuito, lasciando passare più alte frequenze. Se lo usi con humbucker, il suono risulterà più scuro e meno brillante.n 500kΩ: Lo standard per gli humbucker. Permette al suono di essere più aperto e brillante. Se lo usi con single coil, potresti trovarli troppo squillanti o “strilloni”.n 1MΩ: A volte usato per rendere il suono ancora più brillante, specialmente con humbucker molto scuri o in posizioni del manico.n Perché queste differenze? I pickup, a seconda del loro design (single coil vs humbucker, numero di avvolgimenti), hanno un’impedenza diversa. Il potenziometro agisce come un resistore in parallelo, formando un filtro passa-basso con la capacità parassita del circuito. Un valore più basso (250kΩ) taglia via più alte frequenze, “scurendo” il suono. Un valore più alto (500kΩ o 1MΩ) le lascia passare di più, rendendo il suono più brillante. La scelta giusta è cruciale per bilanciare il timbro del pickup.

La Curva di Taper: Audio/Log (A) vs. Lineare (B):n Audio/Log (A): La resistenza varia in modo logaritmico. Significa che la maggior parte del cambiamento avviene nella prima metà della rotazione. È ideale per il volume, perché l’orecchio umano percepisce il volume in modo logaritmico. Un potenziometro del volume Audio/Log ti darà una variazione più fluida e “naturale”.n Lineare (B): La resistenza varia in modo uniforme lungo tutta la rotazione. È spesso usato per il tono, anche se molti preferiscono un Audio/Log anche lì per una regolazione più graduale. Per il volume, un lineare può risultare in un “tutto o niente” repentino.

Qualità dei Potenziometri:n Non tutti i potenziometri sono uguali. CTS, Alpha, Bourns sono marchi affidabili. La qualità si traduce in una rotazione più fluida, una maggiore durata e una migliore coerenza del valore di resistenza. Ho avuto potenziometri economici che iniziavano a grattare dopo pochi mesi, o che avevano un “punto morto” dove non succedeva nulla. Non vale la pena risparmiare qui.

Tip Pratico: Treble Bleed Circuit: Un piccolo condensatore (spesso con una resistenza in parallelo) saldato sui terminali del potenziometro del volume. Serve a mantenere le alte frequenze quando abbassi il volume della chitarra. Senza, abbassando il volume, il suono tende a diventare più scuro e impastato. È una modifica semplice ma efficace, che fa davvero la differenza nella suonabilità.

Il Segreto del Tono: Condensatori e Switch – Micro-Modifiche, Macro-Risultati

nnSe i pickup sono la voce e i potenziometri il volume, i condensatori sono le corde vocali che modellano il timbro. Gli switch, invece, sono il tuo cervello, che decide quale percorso deve fare il segnale.

I Condensatori (Caps): Il Vero Scultore del Tono

nnIl condensatore nel circuito del tono è quel piccolo componente che ti permette di “tagliare” le alte frequenze, rendendo il suono più caldo e morbido.

Come Funzionano: Insieme al potenziometro del tono, formano un filtro passa-basso. Più giri il potenziometro (diminuendo la resistenza), più il condensatore entra in gioco, deviando le alte frequenze verso massa.n Valori di Capacità (in microfarad, uF o nF):n 0.022uF (o 22nF): Lo standard per gli humbucker. Offre una buona gamma di taglio delle alte, senza rendere il suono eccessivamente cupo troppo in fretta.n 0.047uF (o 47nF): Il classico per i single coil (es. Stratocaster, Telecaster). Taglia più alte frequenze, permettendo di ottenere un suono più scuro e “jazzato” quando il tono è a zero.n Valori Alternativi:n 0.01uF (10nF): Taglia meno alte, per un controllo tono più sottile. Utile se il tuo pickup è già molto scuro o se vuoi solo addolcire leggermente.n 0.1uF (100nF): Taglia tantissime alte frequenze, rendendo il suono molto scuro e “fangoso” rapidamente. Raramente usato, forse per effetti molto particolari.n La mia esperienza: Ho fatto un sacco di prove alla cieca con condensatori di valori diversi. La differenza tra 0.022uF e 0.047uF è chiaramente udibile, ma tra un 0.022uF di tipo X e un 0.022uF di tipo Y? Lì è molto più difficile, spesso impercettibile. Non credere a chi ti vende il “condensatore magico” a cifre folli.

Tipi di Condensatori:n Ceramici: Piccoli, economici, ma a volte meno stabili termicamente. Sono quelli che trovi nella maggior parte delle chitarre economiche. Fanno il loro lavoro.n Polyester (Mylar): Un buon compromesso. Stabili, relativamente economici, e suonano bene. Li trovi in molte chitarre di fascia media.n Paper-in-Oil (PIO): I più “blasonati” per il loro suono vintage e caldo. Costano di più. Personalmente, ho provato a sostituire un condensatore in poliestere con un PIO dello stesso valore. La differenza? Minima, se non del tutto psicologica, a meno di non avere un orecchio bionico e un impianto da studio. Ma se ti fa stare meglio, perché no? L’importante è che il valore sia quello giusto per il tuo setup.n Orange Drop: Molto popolari, sono condensatori in polipropilene. Ottima stabilità e affidabilità. Un’ottima scelta per un upgrade.

Tipi Comuni:n Toggle Switch (a levetta): Classici sulle Gibson Les Paul, di solito a 3 posizioni (manico, entrambi, ponte).n Blade Switch (a lama): Tipici delle Fender Stratocaster e Telecaster, a 3 o 5 posizioni.n Mini-Toggle Switch: Piccoli switch a levetta, usati per funzioni aggiuntive come coil split, phase reverse, serie/parallelo.n Push-Pull / Push-Push Pots: Potenziometri che integrano uno switch. Tirando o spingendo la manopola, attivi o disattivi una funzione. Sono geniali perché ti permettono di aggiungere opzioni senza forare il body della tua signature model chitarra. Sono la mia soluzione preferita per il coil split!

Funzioni Avanzate:n Coil Split/Tap: Trasforma un humbucker in un single coil (o quasi). Ti dà più versatilità, passando da un suono grosso e potente a uno più brillante e definito.n Phase Reverse: Inverte la fase di un pickup rispetto all’altro. Quando usati insieme, il suono diventa più sottile e nasale, un effetto “out of phase” che può essere molto interessante per certi generi (pensate a Peter Green).n Series/Parallel: Cambia il modo in cui le bobine di un humbucker sono collegate. In serie (standard), hai più output e un suono più pieno. In parallelo, meno output, più chiarezza e un suono simile a un single coil, ma senza il ronzio.nnScegliere lo switch giusto e capire come cablarlo è fondamentale per sbloccare il potenziale nascosto della tua chitarra. Non è così complicato come sembra, basta seguire gli schemi e avere pazienza.

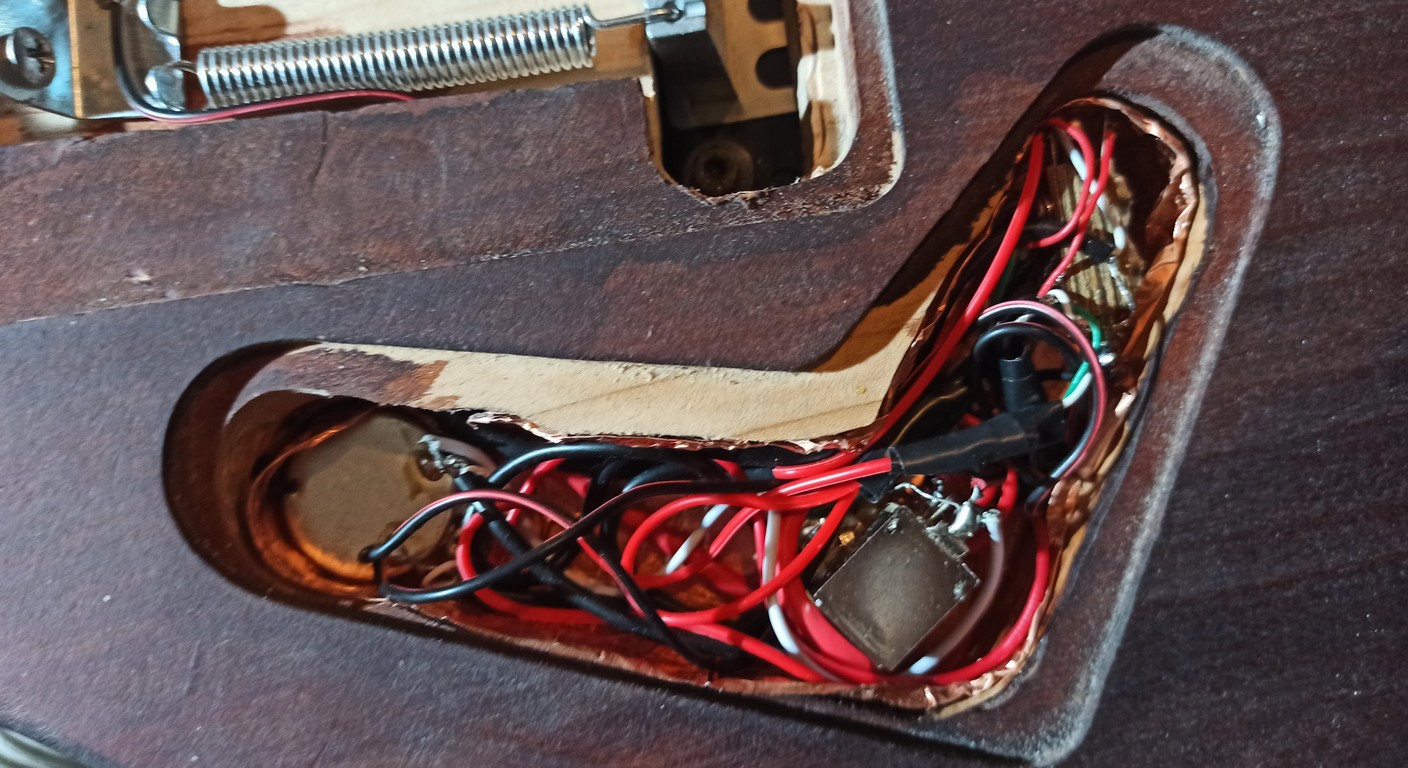

Il Cablaggio Definitivo: Jack, Fili e Messa a Terra – Pulizia e Silenzio Assoluto

nnBene, abbiamo parlato dei componenti principali che modellano il suono. Ma tutto questo potenziale può essere rovinato da un cablaggio scadente o da una messa a terra fatta male. Qui è dove la pulizia e l’attenzione ai dettagli pagano davvero.

Il Jack: Il Punto di Contatto Critico

nnIl jack di uscita è il ponte tra la tua chitarra e il mondo esterno. È spesso trascurato, ma un jack di scarsa qualità o mal saldato può causare interruzioni di segnale, ronzii e frustrazione.

Mono vs. Stereo:n Mono (Tip-Sleeve): Il più comune. Ha due contatti: il “tip” (punta) per il segnale e lo “sleeve” (manicotto) per la massa.n Stereo (Tip-Ring-Sleeve): Ha tre contatti. È necessario per chitarre con circuiti attivi (es. pickup EMG, preamplificatori) che richiedono una batteria. Il terzo contatto (ring) viene usato per accendere la batteria quando il jack è inserito, prolungandone la vita. Se hai una chitarra attiva, assicurati di avere un jack stereo cablato correttamente.

Qualità del Jack:n Investi in un buon jack. Switchcraft, Pure Tone sono marchi affidabili. I jack economici tendono a perdere la tensione sui contatti, causando interruzioni intermittenti.n Ho avuto un jack economico che mi ha rovinato un live una sera. Il suono andava e veniva, un incubo. Da quel giorno, ho imparato che su certi componenti non si risparmia. La tua signature model chitarra merita il meglio anche qui.

I Fili (Wire): Il Percorso del Segnale

nnAnche i fili hanno la loro importanza. Non sono solo “pezzi di rame”.

Gauge (Spessore): Tipicamente si usa filo da 22 AWG (American Wire Gauge) per il cablaggio interno delle chitarre. È abbastanza robusto ma flessibile per lavorare negli spazi stretti.n Tipo:n Solid Core (anima solida): Un singolo conduttore rigido. Ottimo per connessioni fisse e corte, ma meno flessibile.n Stranded Core (anima a trefoli): Composto da molti fili sottili intrecciati. È più flessibile e resistente alla fatica da piegatura, rendendolo più facile da usare per la maggior parte delle connessioni in una chitarra.n Filo Schermato (Shielded Wire): ESSENZIALE per le connessioni lunghe o dove il segnale è più sensibile (es. tra i pickup e il selettore, o tra il selettore e il potenziometro del volume). Ha un conduttore centrale per il segnale e una schermatura esterna collegata a massa. Questo riduce drasticamente i ronzii e le interferenze elettromagnetiche. Ho visto chitarre ronzare come un alveare e poi diventare silenziose come una tomba solo sostituendo un paio di fili con quelli schermati. Una piccola spesa, un enorme guadagno.

Cos’è la Messa a Terra: È il punto di riferimento a potenziale zero per tutti i componenti elettrici. Tutti i componenti metallici che possono captare interferenze (pickup, potenziometri, ponte, corde) devono essere collegati a questo punto di massa comune.n Star Ground vs. Daisy Chain:n Daisy Chain: Tutti i componenti sono collegati in serie alla massa. Facile da realizzare, ma può creare “ground loops” (anelli di massa) che amplificano il rumore.n Star Ground (Massa a Stella): Tutti i collegamenti a massa convergono in un unico punto centrale. È più difficile da realizzare, ma riduce al minimo i ground loops e il rumore. È la soluzione che preferisco per un cablaggio davvero pulito.n Schermatura delle Cavità:n Foglio di Rame/Alluminio: Rivestire l’interno delle cavità (pickup, elettronica) con foglio di rame o alluminio adesivo. Questo crea una gabbia di Faraday che blocca le interferenze esterne. Assicurati che il foglio sia collegato a massa.n Vernice Conduttiva: Un’alternativa al foglio, più facile da applicare in cavità irregolari. Anche qui, deve essere collegata a massa.

Errori Comuni di Messa a Terra e Come Evitarli:n Saldature Fredde: Una connessione a massa debole o interrotta è la causa numero uno di ronzii. Controlla ogni saldatura.n Ponte non Messo a Terra: Le corde e il ponte agiscono come antenne. Assicurati che il filo di massa dal ponte sia ben collegato.n Jack di Uscita: Il “sleeve” del jack è la massa principale. Assicurati che sia ben saldato.n Filo di Massa Spezzato: A volte, il filo che va dal ponte o da qualche componente si spezza. Un multimetro può aiutarti a verificarlo.n Come ho imparato a domare il ronzio nelle mie chitarre modificate è un articolo che ho scritto proprio su questo, perché ci ho sbattuto la testa per anni. Non è una battaglia persa, ve lo assicuro!nnUna buona messa a terra è come le fondamenta di una casa: non si vede, ma se manca o è fatta male, crolla tutto. Prenditi il tempo necessario per farla bene, e la tua signature model chitarra ti ringrazierà con un silenzio invidiabile.

Saldare e Interpretare: Addio Paura degli Schemi Elettrici

nnLo so, la saldatura e gli schemi elettrici possono sembrare roba da ingegneri aerospaziali. Ma fidatevi, non è così. Io, che a scuola la fisica non era proprio il mio forte, ho imparato a saldare dignitosamente e a leggere uno schema. E se ci sono riuscito io nel mio garage, con la lampadina che faceva i capricci, puoi farcela anche tu.

La Saldatura: Non È Chirurgia a Cuore Aperto

nnLa saldatura è una tecnica, non un’arte mistica. Si impara, si pratica, e si migliora.

Attrezzatura Minima Indispensabile:n Saldatore a Punta Fine (30-40W): Non serve una stazione di saldatura da mille euro. Un buon saldatore a stilo con una punta pulita e ben stagnata (cioè ricoperta da un sottile strato di stagno) è perfetto. Io uso un Ersa Multitip da anni.n Stagno (60/40 o Lead-Free): Quello 60/40 (60% stagno, 40% piombo) è il più facile da usare per i principianti, perché fonde a bassa temperatura e crea giunzioni lucide. Se preferisci il lead-free (senza piombo), sappi che richiede temperature più alte e tende a essere meno “brillante” visivamente.n Treccia Dissaldante o Pompetta Dissaldante: Per correggere gli errori. Indispensabile.n “Terza Mano”: Un supporto con due pinze a coccodrillo per tenere i fili e i componenti. È come avere un assistente.n Occhiali di Protezione: Sempre, non si scherza con gli occhi.n Spugnetta Umida o Lana Metallica: Per pulire la punta del saldatore. La punta pulita è la tua migliore amica.

La Tecnica Base (in 3 passi):n 1. Pulisci e Prepara: Pulisci la punta del saldatore. Pulisci i terminali dei componenti che vuoi saldare (se sono ossidati, grattali un po’).n 2. Scalda, Non Bruciare: Appoggia la punta del saldatore sui terminali da saldare, in modo che si scald
